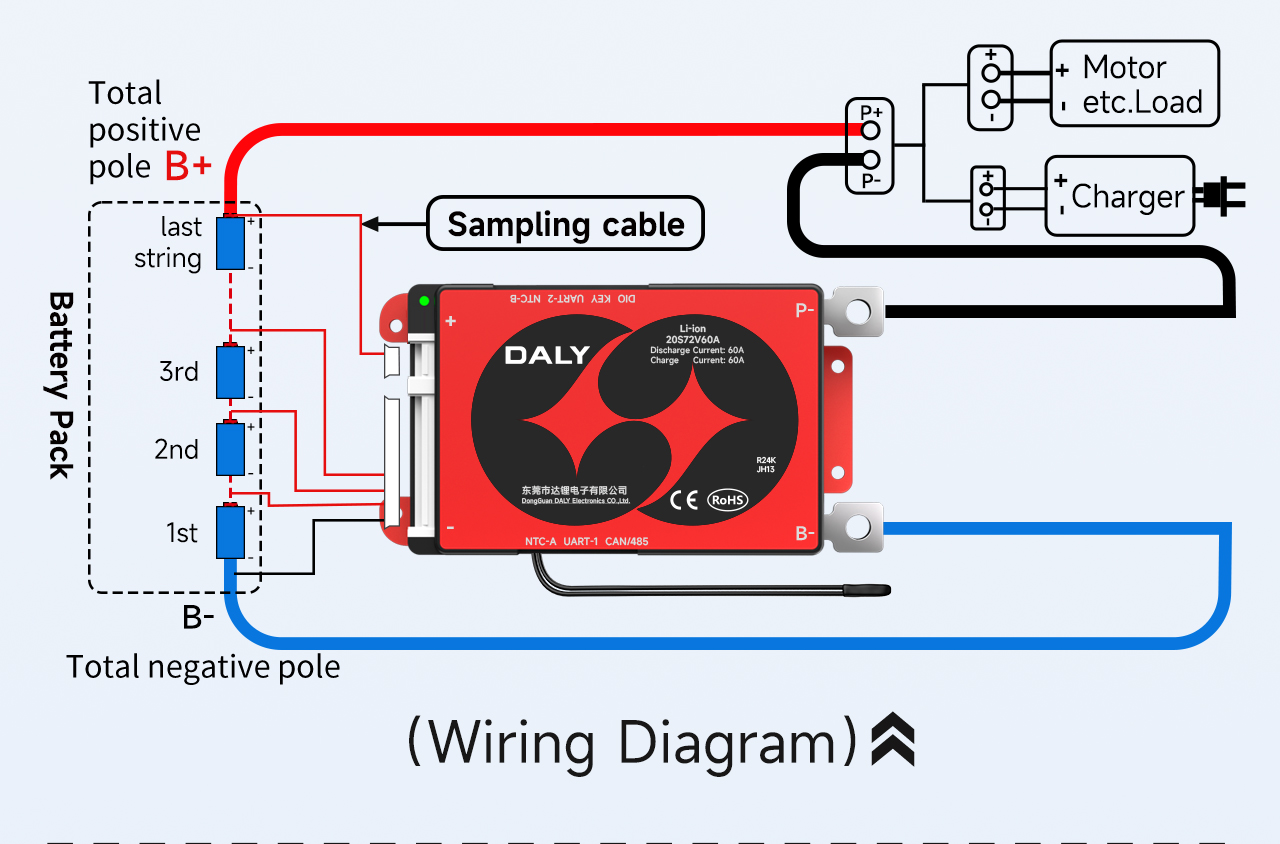

Standard & Smart 8S BMS vezetékezési oktatóanyag

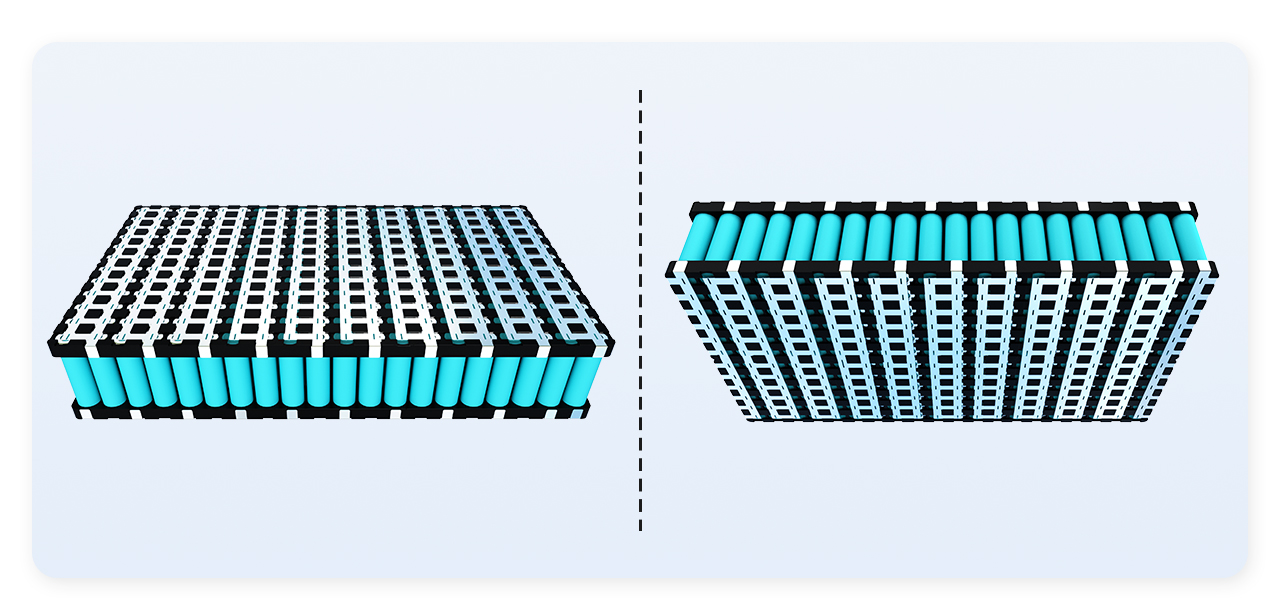

Veszegy 20 sorozat és 12 párhuzamos 18650 akkumulátorcsomag példaként

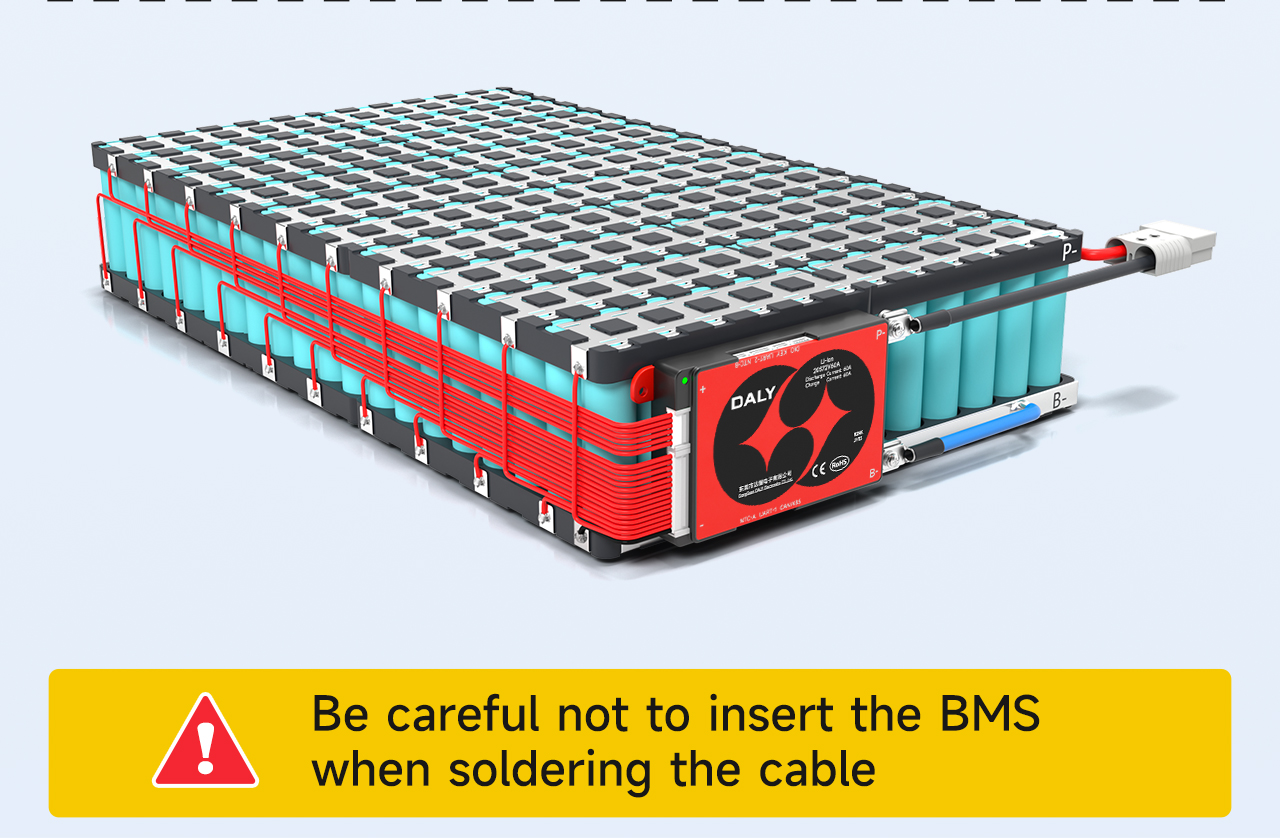

Ügyeljen arra, hogy ne helyezze be a védőlapot a kábel forrasztásakor

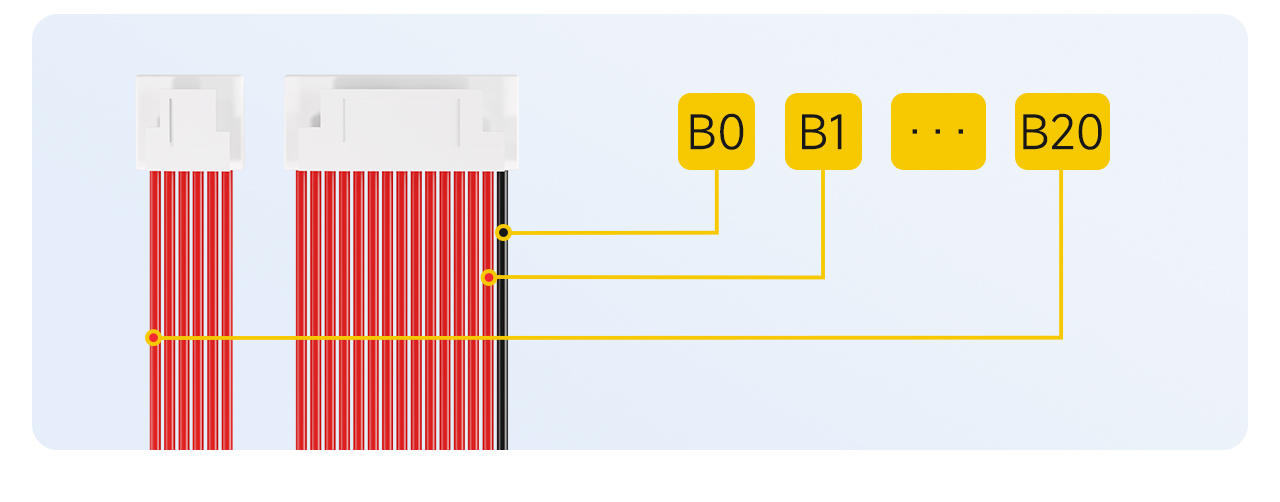

Ⅰ. Jelölje be a mintavételi sorok sorrendjét

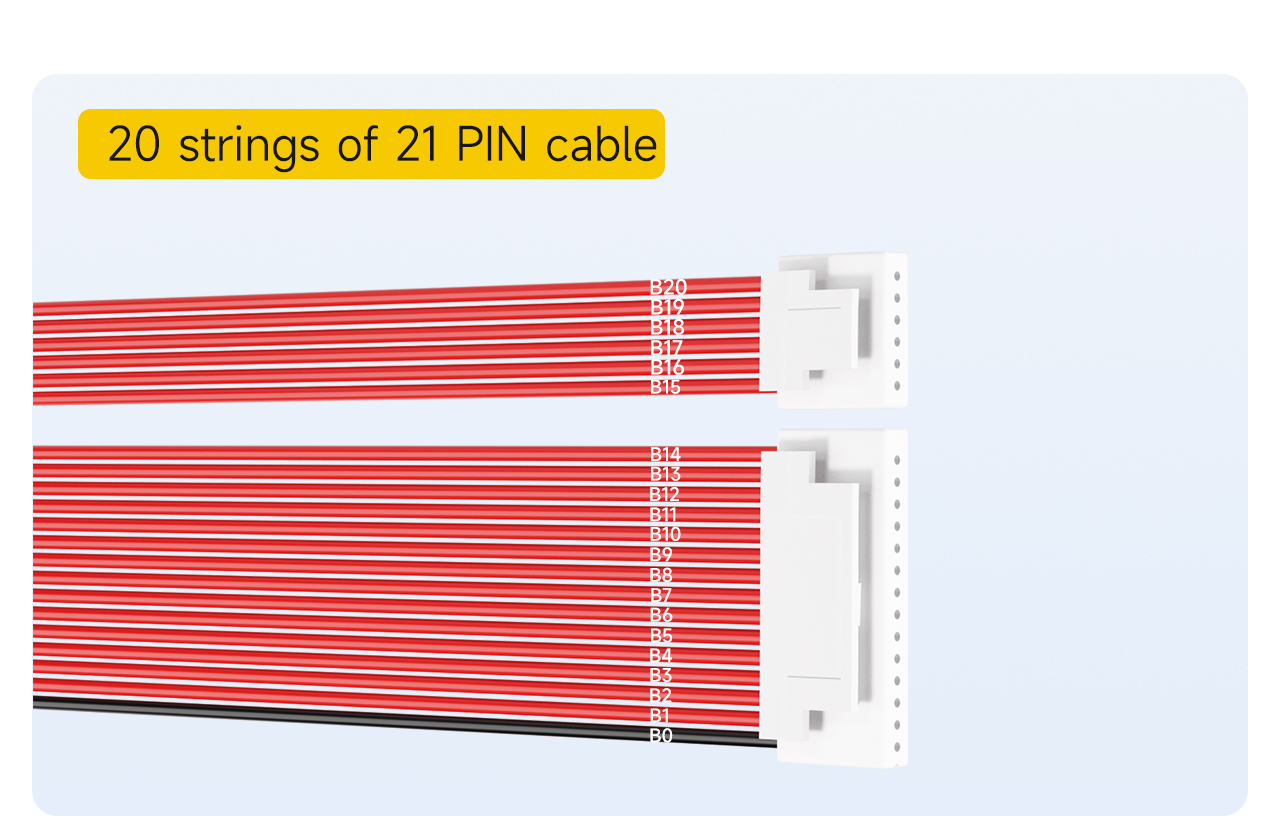

20 karakterláncai21PIN-kábel
Megjegyzés: Az alapértelmezett mintavevő kábel a20-string védőkártya konfigurációja van21PIN kódot.
1. Jelölje meg a fekete kábelt B0-nak.
2. A fekete kábel melletti első piros kábel B1 jelzésű
... (és így tovább, egymás után megjelölve)
21. Az utolsó piros kábelig, amely B-vel van jelölve20.

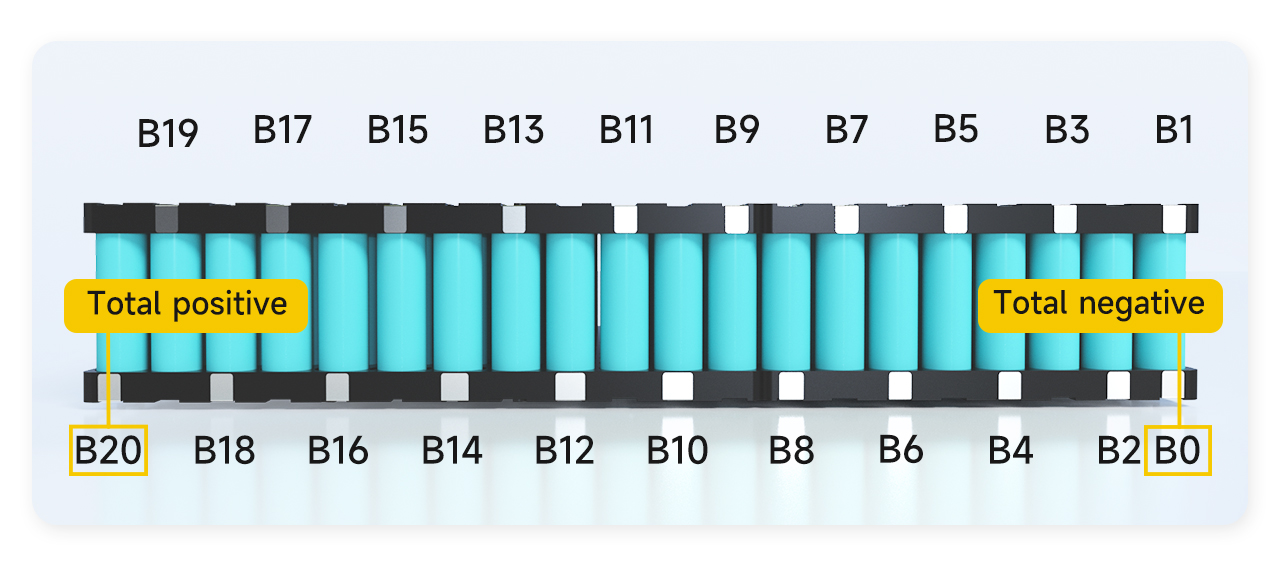

Ⅱ. Jelölje be az akkumulátorhegesztési pontok sorrendjét
Keresse meg a kábel megfelelő hegesztési pontjának helyzetét, először jelölje meg a megfelelő pont helyét az akkumulátoron
1. Az akkumulátorcsomag teljes negatív pólusa B0-val van jelölve
2. Az első elemsor pozitív pólusa és a második elemsor negatív pólusa közötti kapcsolat B1 jelzéssel van ellátva.
3. A második elemsor pozitív pólusa és a harmadik elemsor negatív pólusa közötti kapcsolat B2-vel van jelölve
... (és így tovább)
20. A pozitív pólus közötti kapcsolat a19th akkumulátor string és a negatív pólus20az elemsort B-vel jelöltük19.
21. A 20. elemsor pozitív elektródája B20 jelzéssel van ellátva.
Megjegyzés: Mivel az akkumulátorcsomag összesen 20 szálat tartalmaz, a B20 egyben az akkumulátorcsomag teljes pozitív pólusa is. Ha a B20 nem az akkucsomag teljes pozitív fokozata, az azt bizonyítja, hogy hibás a jelölési sorrend, és azt újra ellenőrizni és jelölni kell.

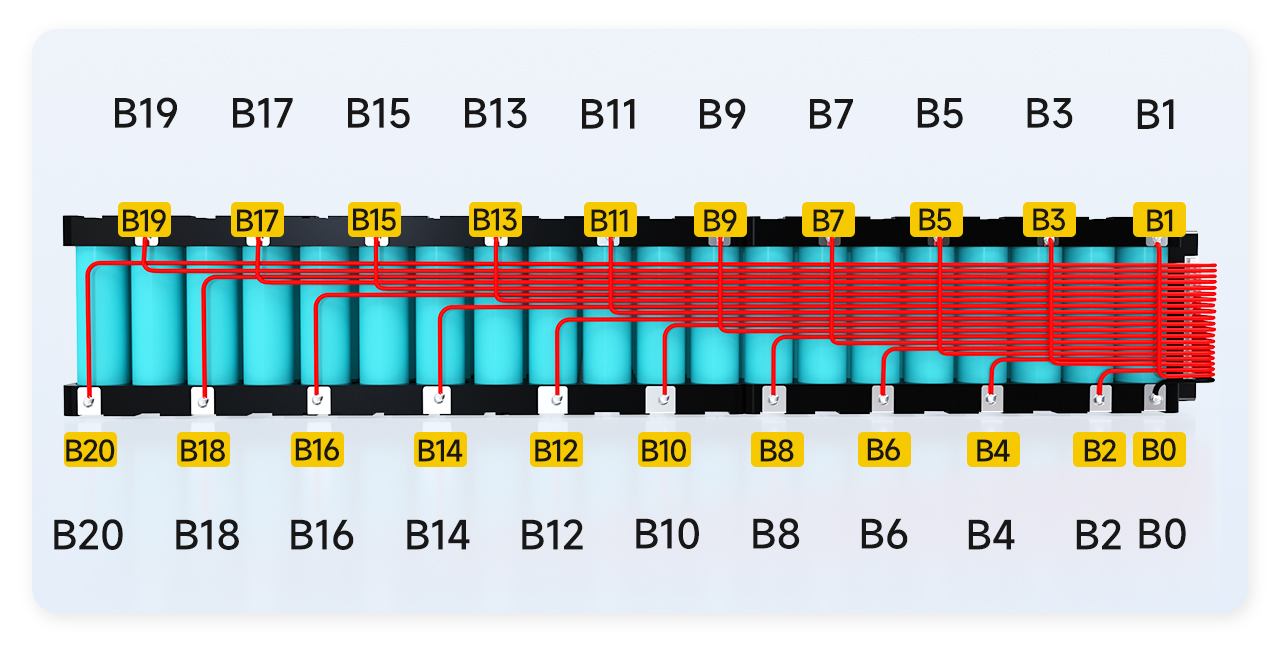

Ⅲ. Forrasztás és huzalozás
1. A kábel B0 pontja az akkumulátor B0 pozíciójához van forrasztva.
2. A B1 kábelt az akkumulátor B1 pozíciójához kell forrasztani.
... (és így tovább, hegesztés sorban)
21. A B20 kábel az akkumulátor B20 pozíciójához van forrasztva.
Ⅳ. Érzékelési feszültség

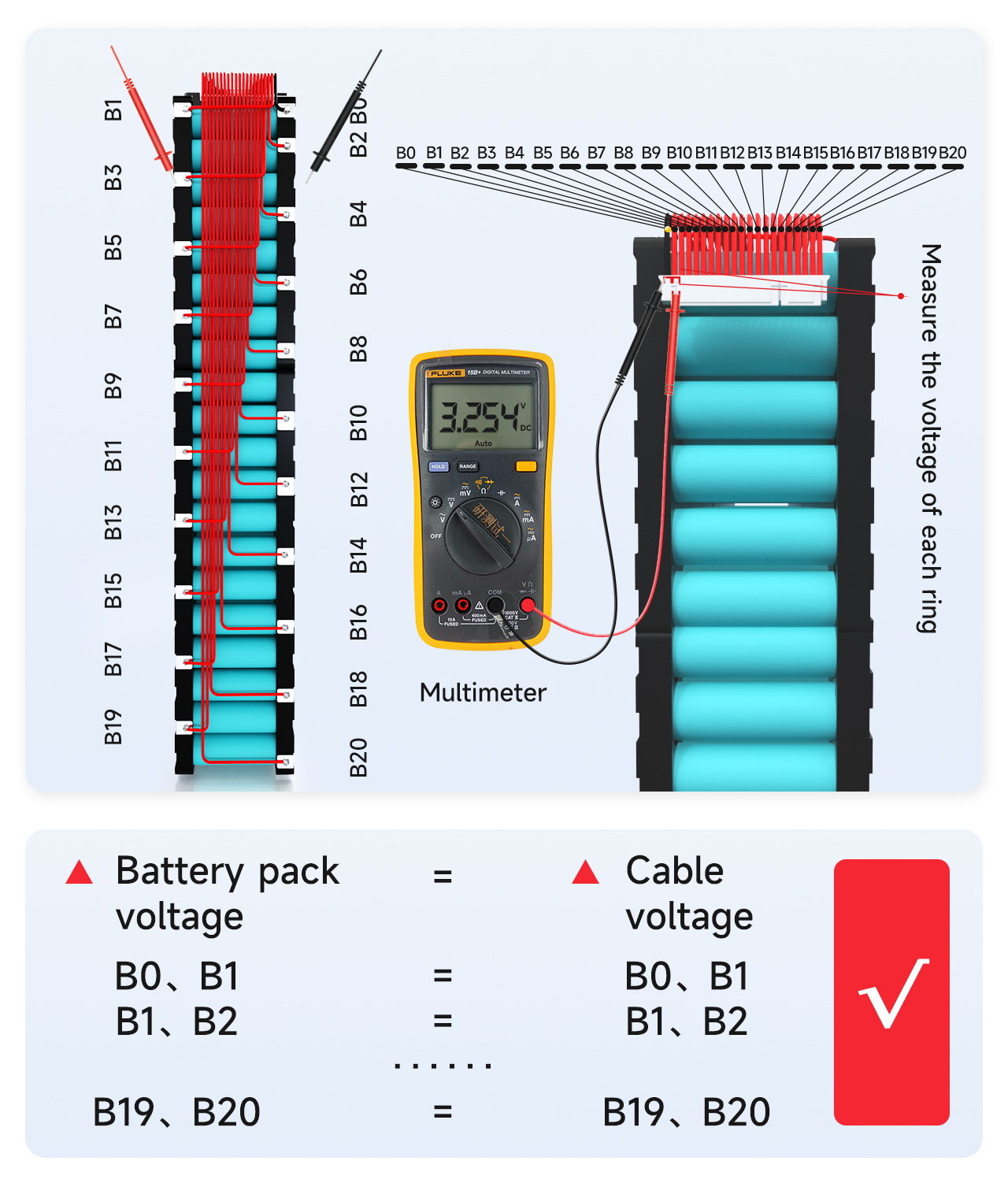

Mérje meg a szomszédos kábelek közötti feszültséget multiméterrel, hogy megbizonyosodjon arról, hogy a kábelek a megfelelő feszültséget gyűjtik-e össze.
1. Mérje meg, hogy a B0-B1 kábel feszültsége megegyezik-e a B0-B1 akkumulátorcsomag feszültségével. Ha egyenlő, akkor ez bizonyítja, hogy a feszültséggyűjtés helyes. Ha nem, az azt bizonyítja, hogy a gyűjtővezeték gyengén hegesztett, és a kábelt újra kell hegeszteni. Analógia alapján mérje meg, hogy más húrok feszültségeit megfelelően gyűjtötte-e be.
2. Az egyes húrok feszültségkülönbsége nem haladhatja meg az 1V-ot. Ha meghaladja az 1V-ot, az azt jelenti, hogy probléma van a vezetékezéssel, és az észleléshez meg kell ismételnie az előző lépést.
Ⅴ. A védőtábla minőségének kimutatása
! A védőkártya csatlakoztatása előtt mindig ellenőrizze, hogy a készülék a megfelelő feszültséget érzékeli-e!

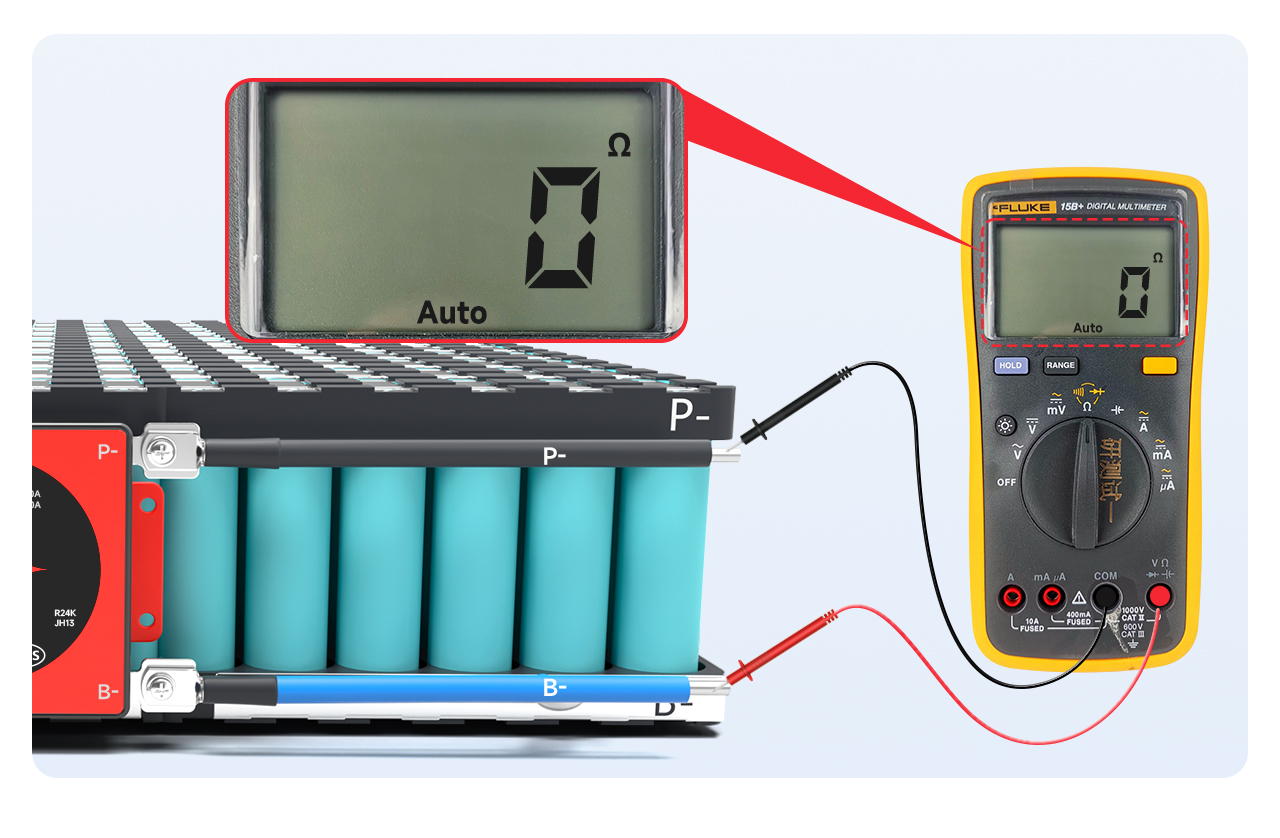

Állítsa be a multimétert a belső ellenállás szintjére, és mérje meg a belső ellenállást B- és P- között. Ha a belső ellenállás be van kötve, az azt bizonyítja, hogy a védőtábla jó.
Megjegyzés: A vezetést a belső ellenállásérték alapján ítélheti meg. A belső ellenállás értéke 0Ω, ami vezetést jelent. A multiméter hibája miatt a 10Ω-nál kisebb érték általában vezetést jelent; a multimétert is beállíthatja a berregőre. Sípoló hang hallható.
Értesítés:
1. A lágy kapcsolóval ellátott védőlapnak ügyelnie kell a kapcsoló vezetésére, amikor a kapcsoló zárva van.
2. Ha a védelmi tábla nem működik, hagyja abba a következő lépést, és lépjen kapcsolatba az értékesítési személyzettel a feldolgozás érdekében.
Ⅵ. Csatlakoztassa a kimeneti vezetéket

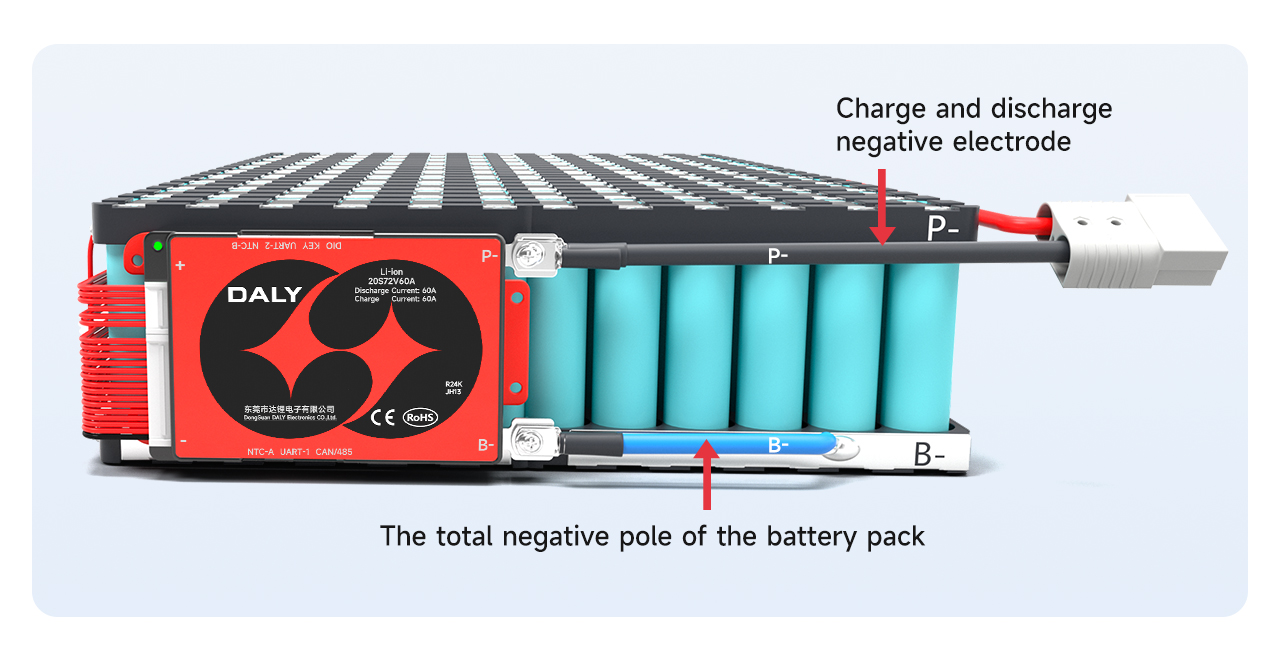

Miután megbizonyosodott arról, hogy a védőtábla normális, forrassza a kék B-vezetéket a védőkártyán az akkumulátorcsomag teljes negatív B-jához. A védőlapon lévő P-vezeték a töltés és kisütés negatív pólusára van forrasztva.
Hegesztés után ellenőrizze, hogy a túlvédő tábla feszültsége összhangban van-e az akkumulátor feszültségével.
Túlfeszültség észlelése: (B-, P+) feszültség = (P-, P+) feszültség

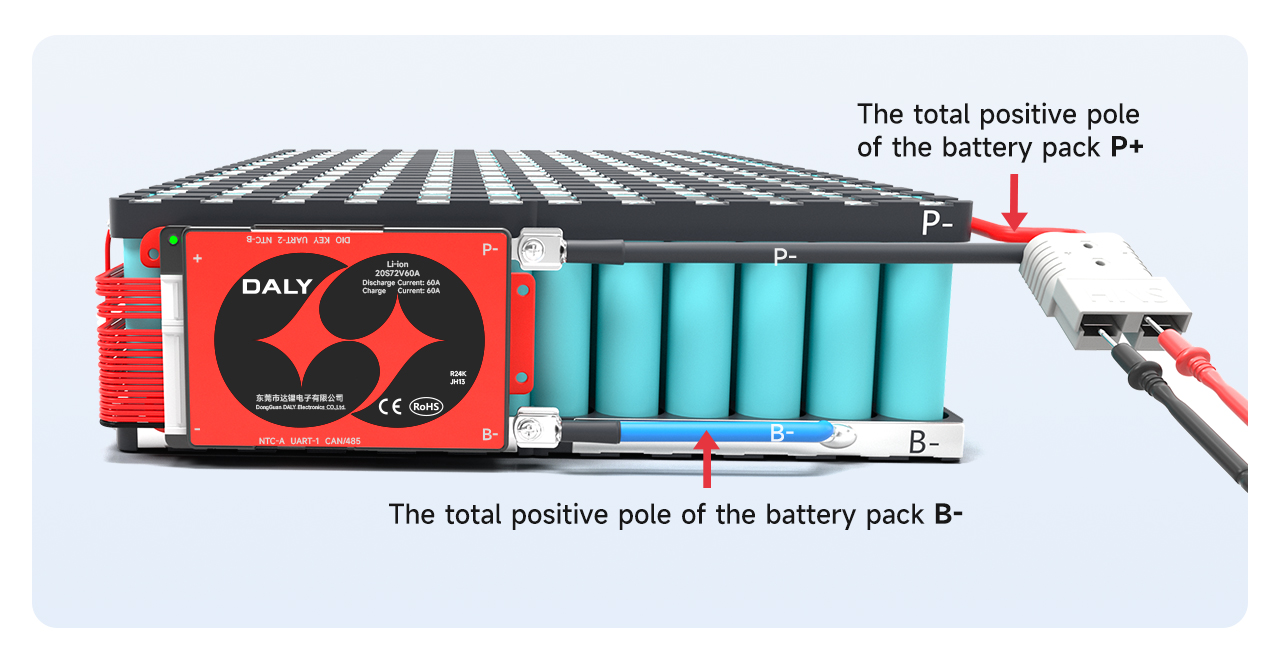

A töltés és kisütés pozitív pólusa közvetlenül kapcsolódik az akkumulátorcsomag teljes pozitív pólusához.
Megjegyzés: Az osztott védőkártya töltő- és kisülési portja el van választva, és az extra C-vezetéket (általában sárga jelzéssel) a töltő negatív pólusához kell csatlakoztatni; a P-vezeték a kisülés negatív pólusára van kötve.

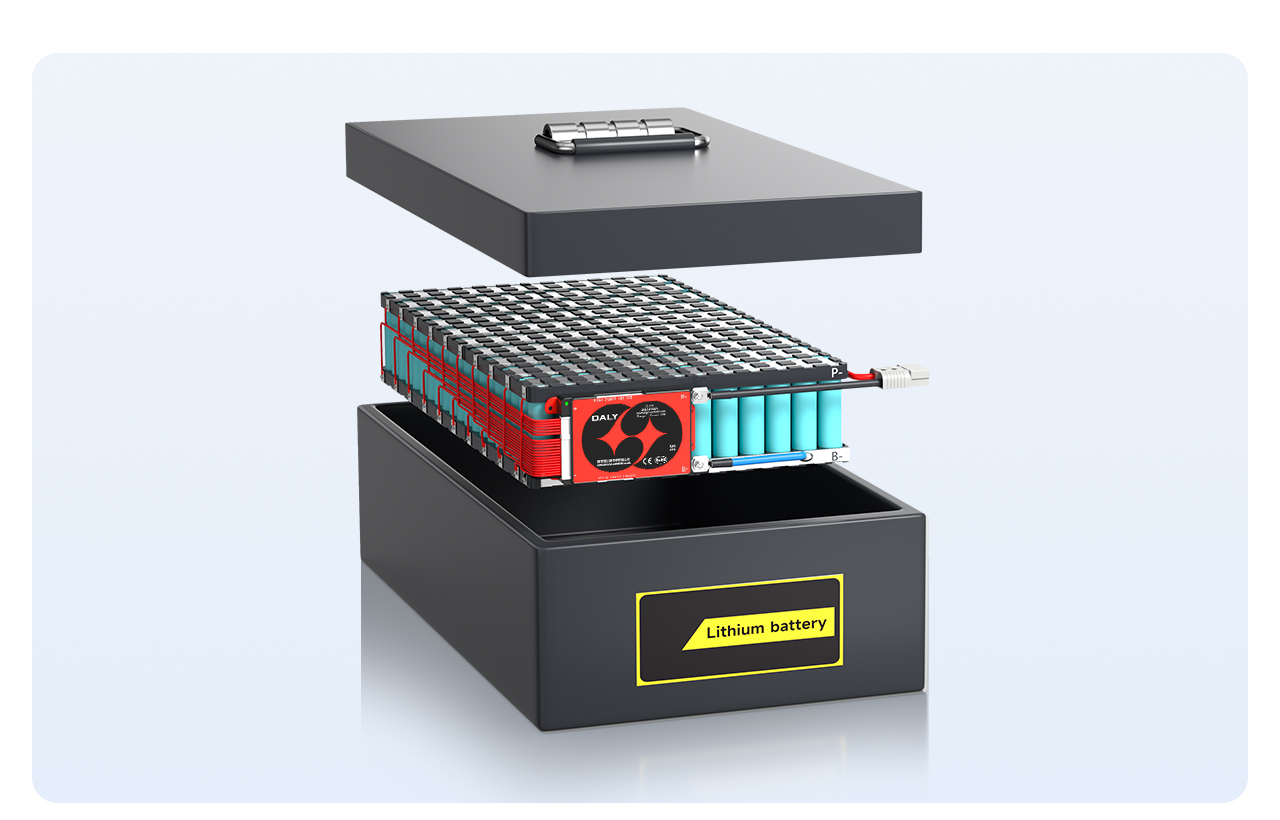

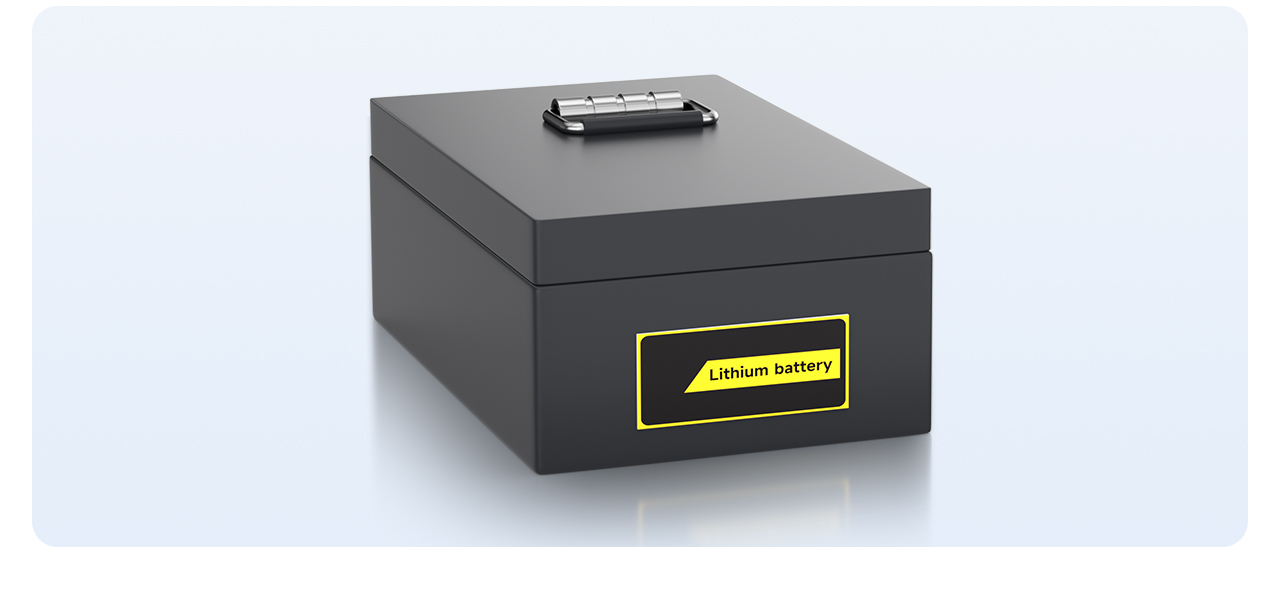

Végül helyezze be az akkumulátort az akkumulátordobozba, és a kész akkumulátorcsomag összeáll
