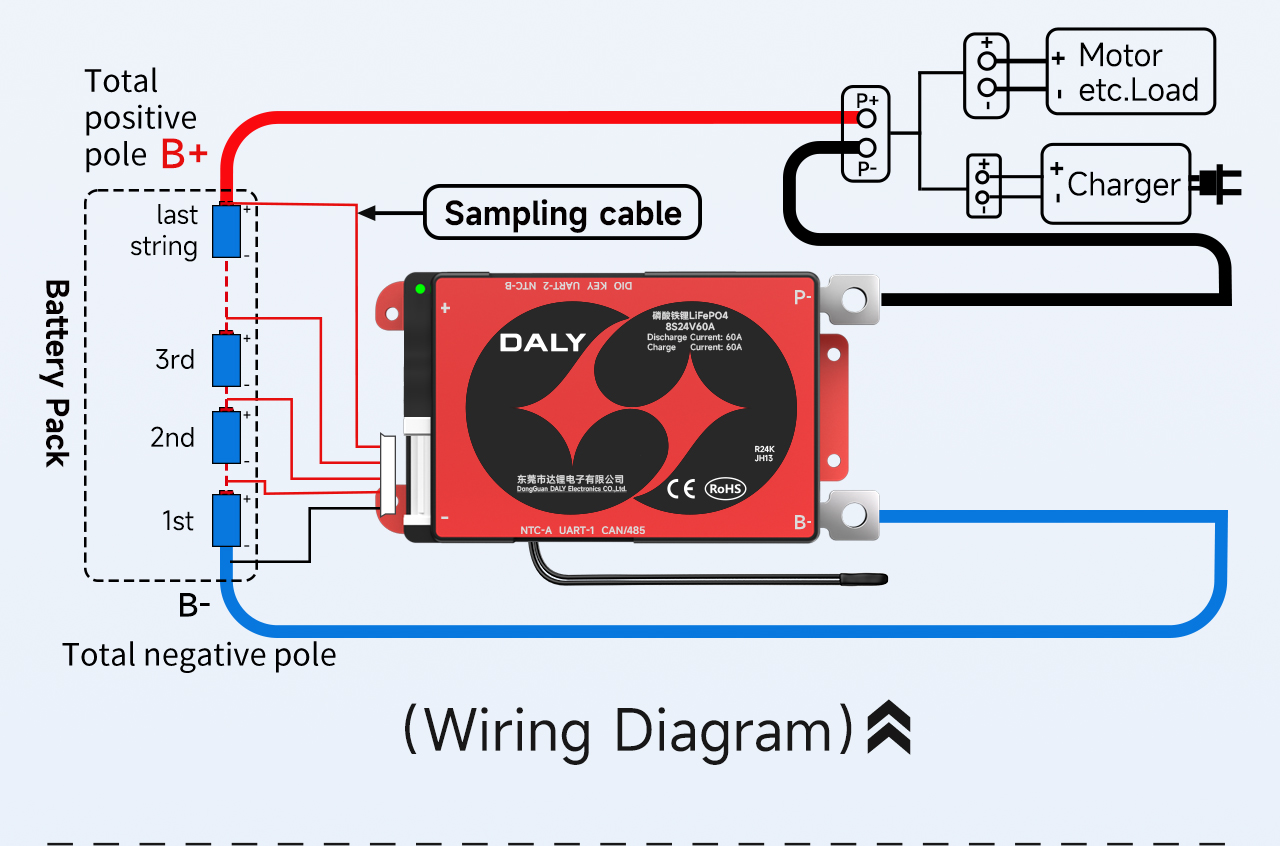

Standard & Smart 8S BMS vezetékezési oktatóanyag

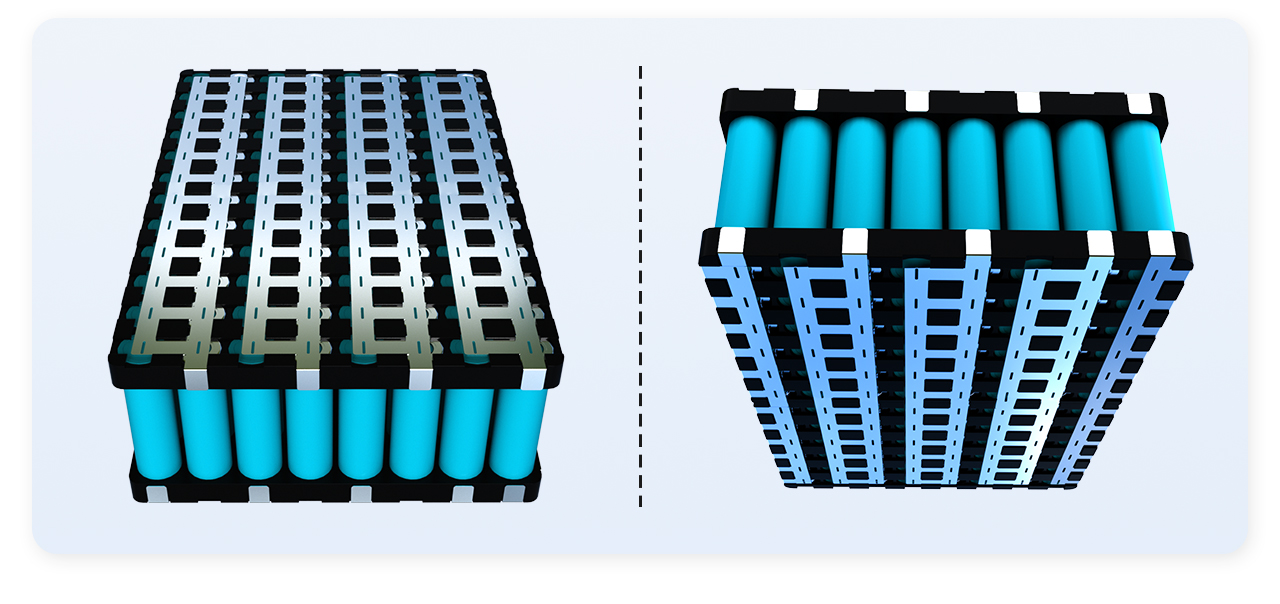

Vegyél egy 8-astS12P18650 akkumulátorcsomag példaként

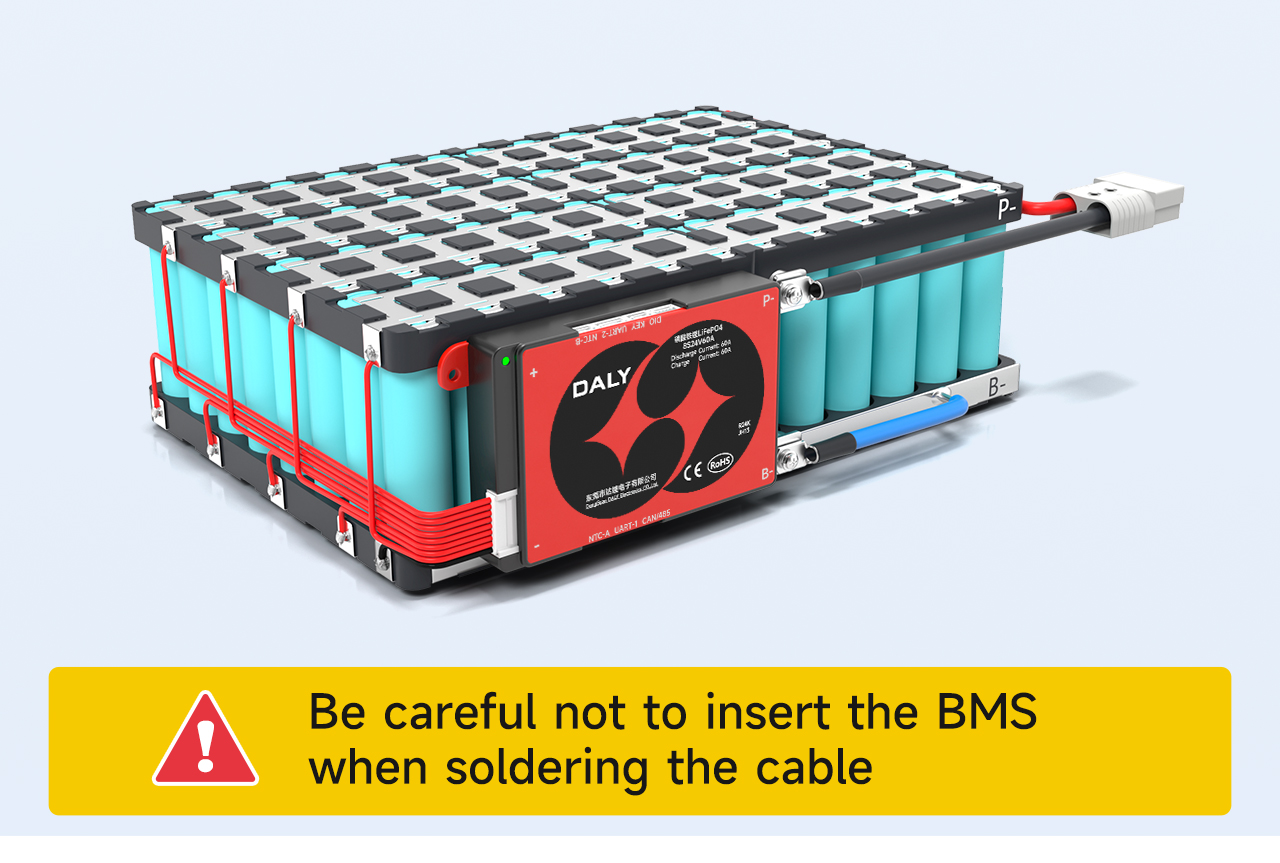

Ügyeljen arra, hogy ne helyezze be a védőlapot a kábel forrasztásakor.

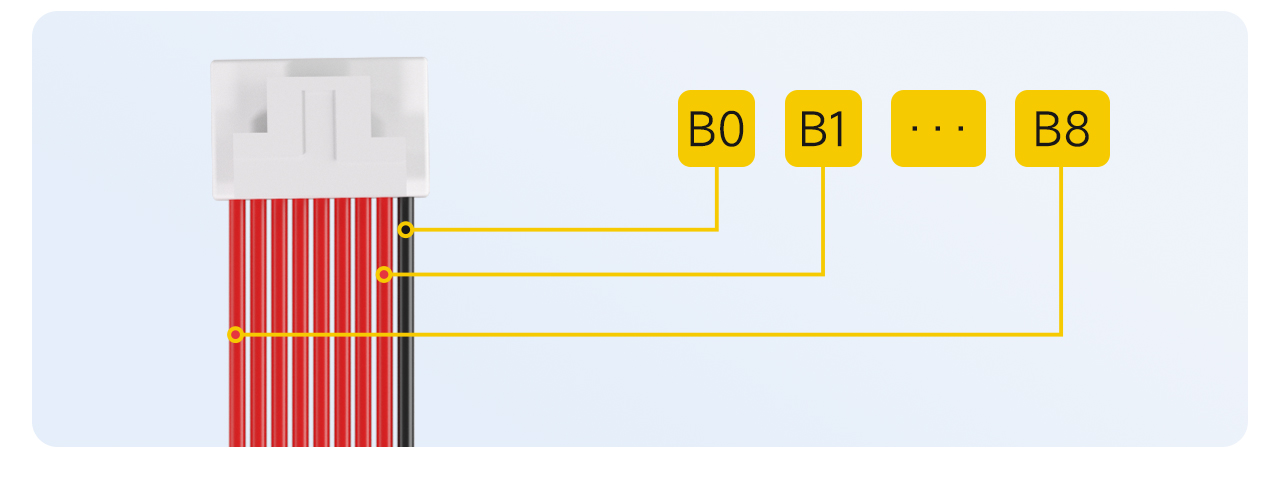

Ⅰ. Jelölje be a mintavételi sorok sorrendjét

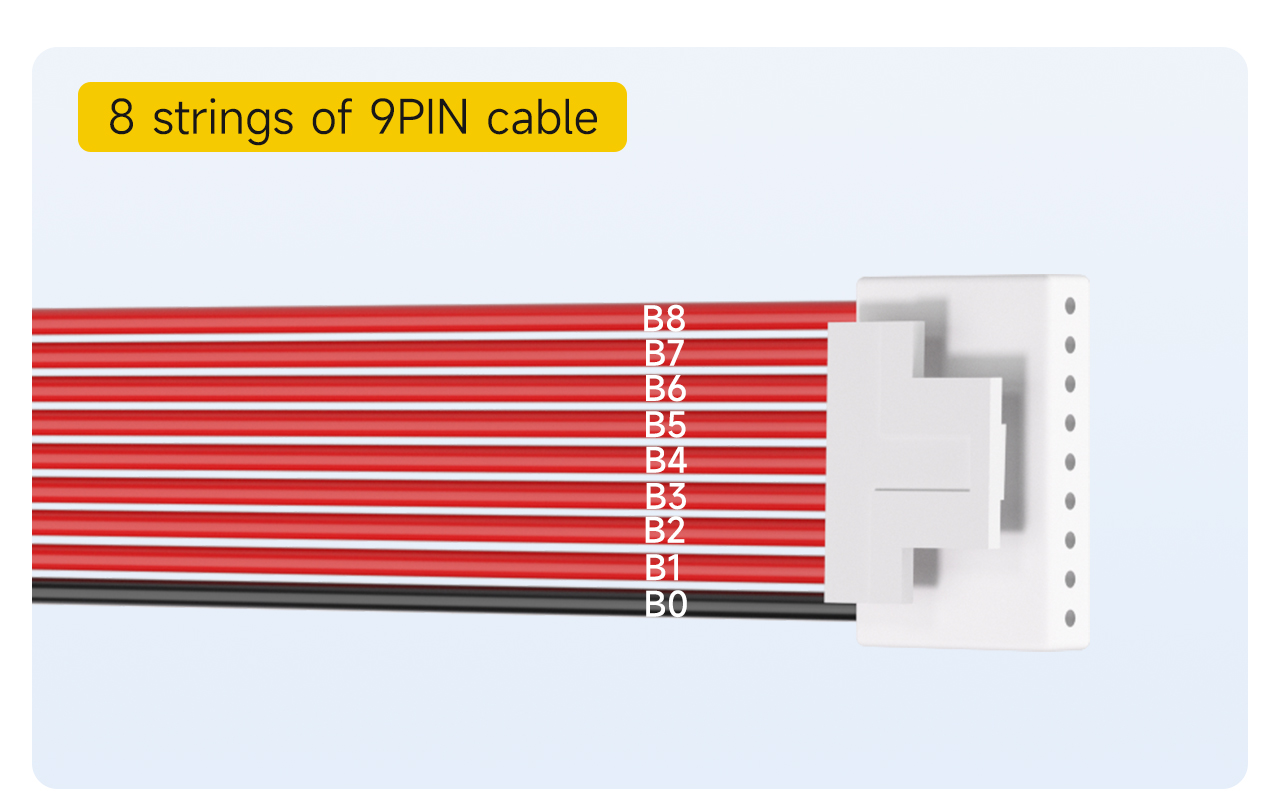

8S BMS9PIN-kábel
Megjegyzés: Az alapértelmezett mintavevő kábel a következőhöz:8-string védőkártya konfigurációja van9PIN kódot.
1. Jelölje meg a fekete kábelt B0-nak.
2. A fekete kábel melletti első piros kábel B1 jelzésű.
... (és így tovább, egymás után megjelölve)
9. Az utolsó piros kábelig, amely B-vel van jelölve8.

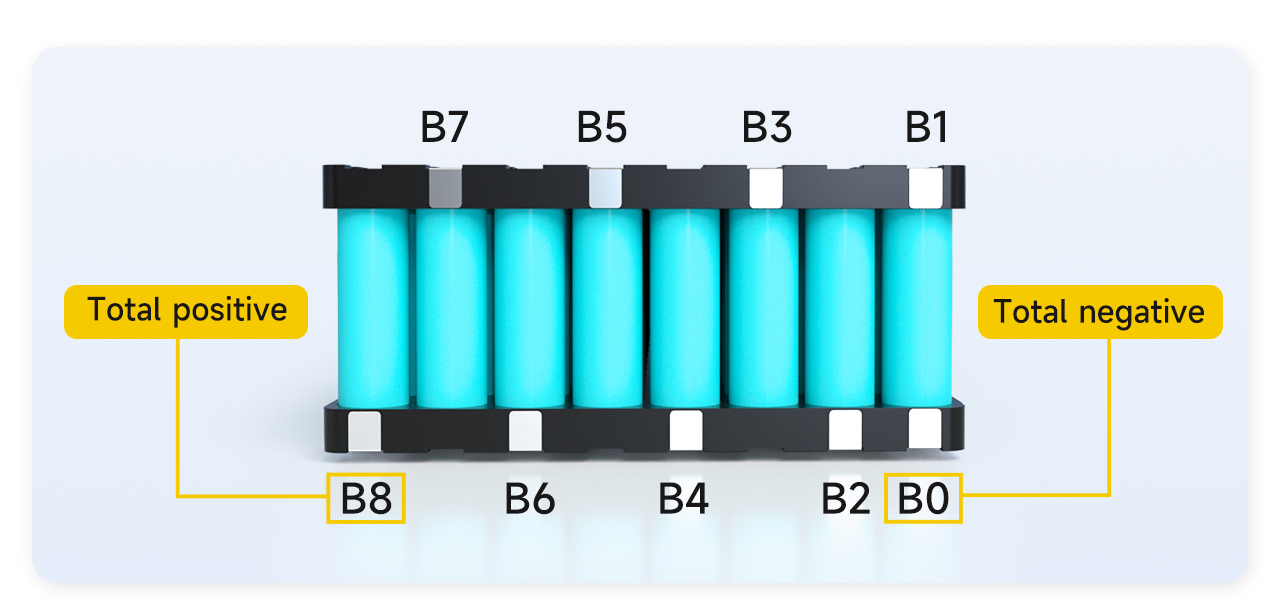

Ⅱ.Jelölje be az akkumulátorhegesztési pontok sorrendjét
Keresse meg a kábel megfelelő hegesztési pontjának helyzetét, először jelölje meg a megfelelő pont helyét az akkumulátoron.
1. Az akkumulátorcsomag teljes negatív pólusa B0-val van jelölve.
2. Az első elemsor pozitív pólusa és a második elemsor negatív pólusa közötti kapcsolat B1-gyel van jelölve.
3. A második elemsor pozitív pólusa és a harmadik elemsor negatív pólusa közötti kapcsolat B2-vel van jelölve.
... (és így tovább)
8. A pozitív pólus közötti kapcsolat a7th akkumulátor string és a negatív pólus8az elemsort B-vel jelöltük7.
9. A 8. elemsor pozitív elektródája B8 jelzéssel van ellátva.
Megjegyzés: Mivel az akkumulátorcsomag összesen 7 szálból áll, a B7 egyben az akkumulátorcsomag teljes pozitív pólusa is. Ha a B7 nem az akkumulátorcsomag teljes pozitív fokozata, az azt bizonyítja, hogy a jelölés sorrendje hibás, és azt újra ellenőrizni és jelölni kell.

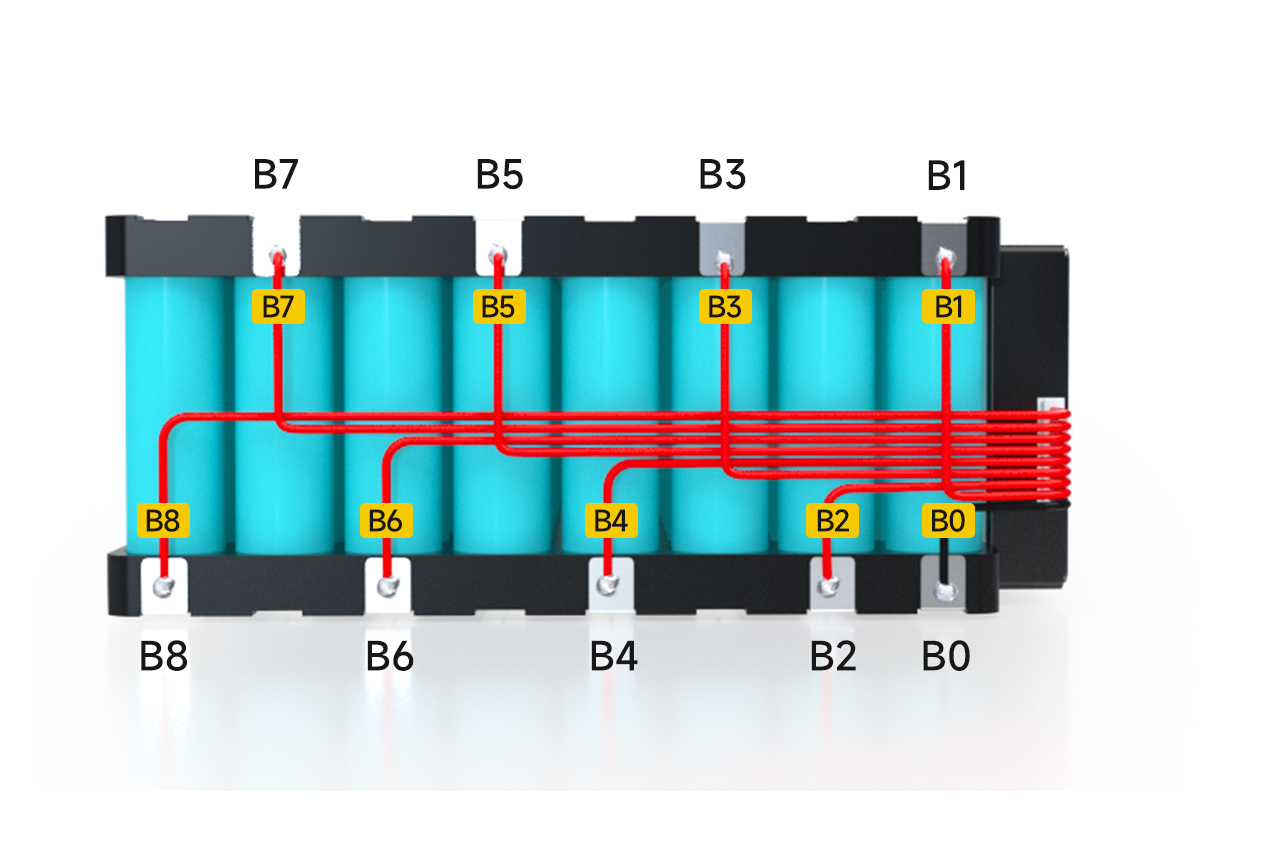

Ⅲ.Forrasztás és huzalozás
1. A kábel B0 pontja az akkumulátor B0 pozíciójához van forrasztva.
2. A B1 kábelt az akkumulátor B1 pozíciójához kell forrasztani.
... (és így tovább, hegesztés sorban)
9. A B8 kábel az akkumulátor B8 pozíciójához van forrasztva.
Ⅳ. Vfeszültségészlelés

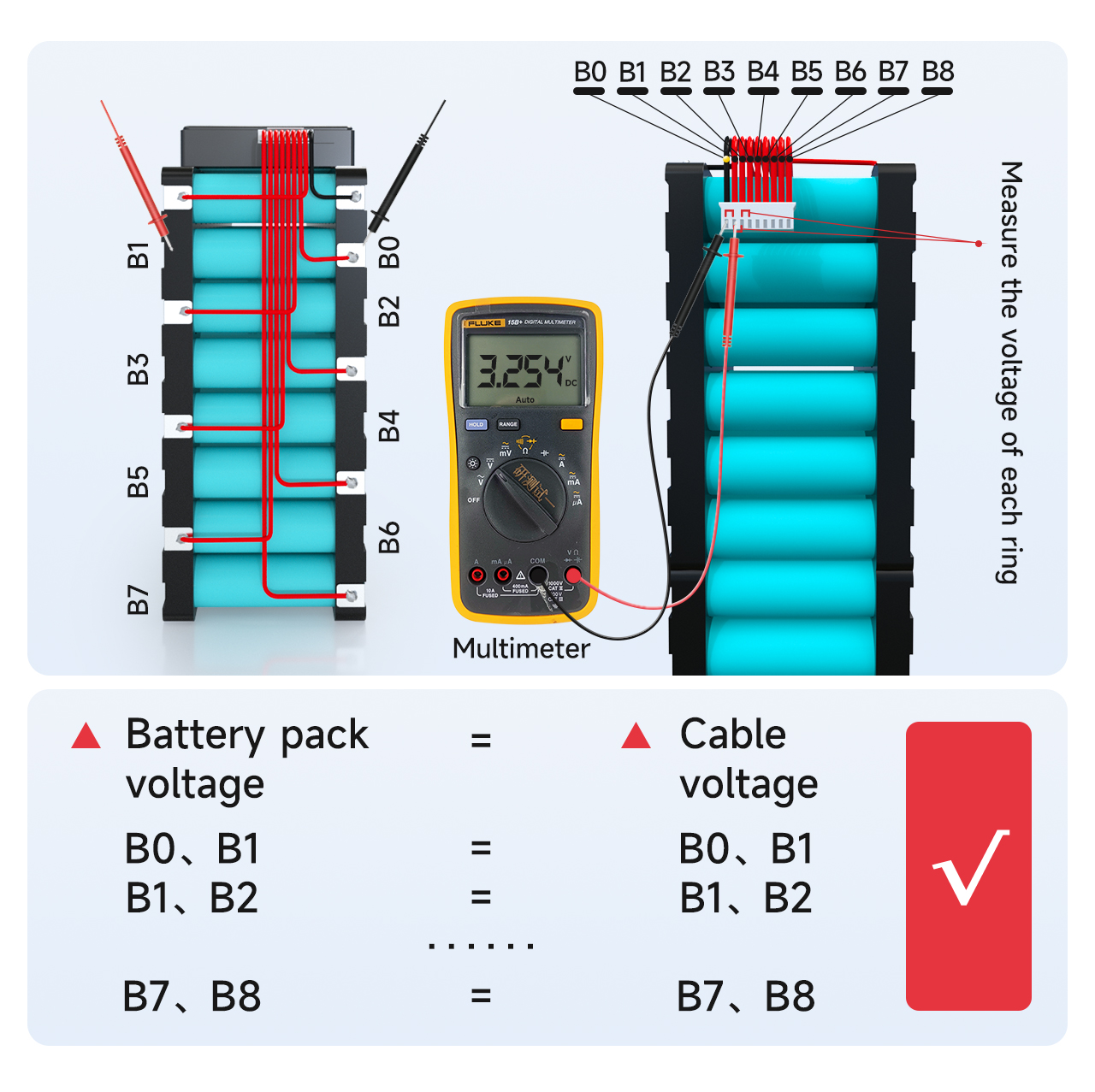

Mérje meg a szomszédos kábelek közötti feszültséget multiméterrel, hogy megbizonyosodjon arról, hogy a kábelek a megfelelő feszültséget gyűjtik-e össze.
Mérje meg, hogy a B0–B1 kábel feszültsége megegyezik-e a B0–B1 akkumulátorcsomag feszültségével. Ha egyenlő, akkor ez bizonyítja, hogy a feszültséggyűjtés helyes. Ha nem, az azt bizonyítja, hogy a gyűjtővezeték gyengén hegesztett, és a kábelt újra kell hegeszteni. Analógia alapján mérje meg, hogy más húrok feszültségeit megfelelően gyűjtötte-e be.
2. Az egyes húrok feszültségkülönbsége nem haladhatja meg az 1V-ot. Ha meghaladja az 1V-ot, az azt jelenti, hogy probléma van a vezetékezéssel, és az észleléshez meg kell ismételnie az előző lépést.
Ⅴ. Protection board minőségérzékelés
! A védőkártya csatlakoztatása előtt mindig ellenőrizze, hogy a készülék a megfelelő feszültséget érzékeli-e!

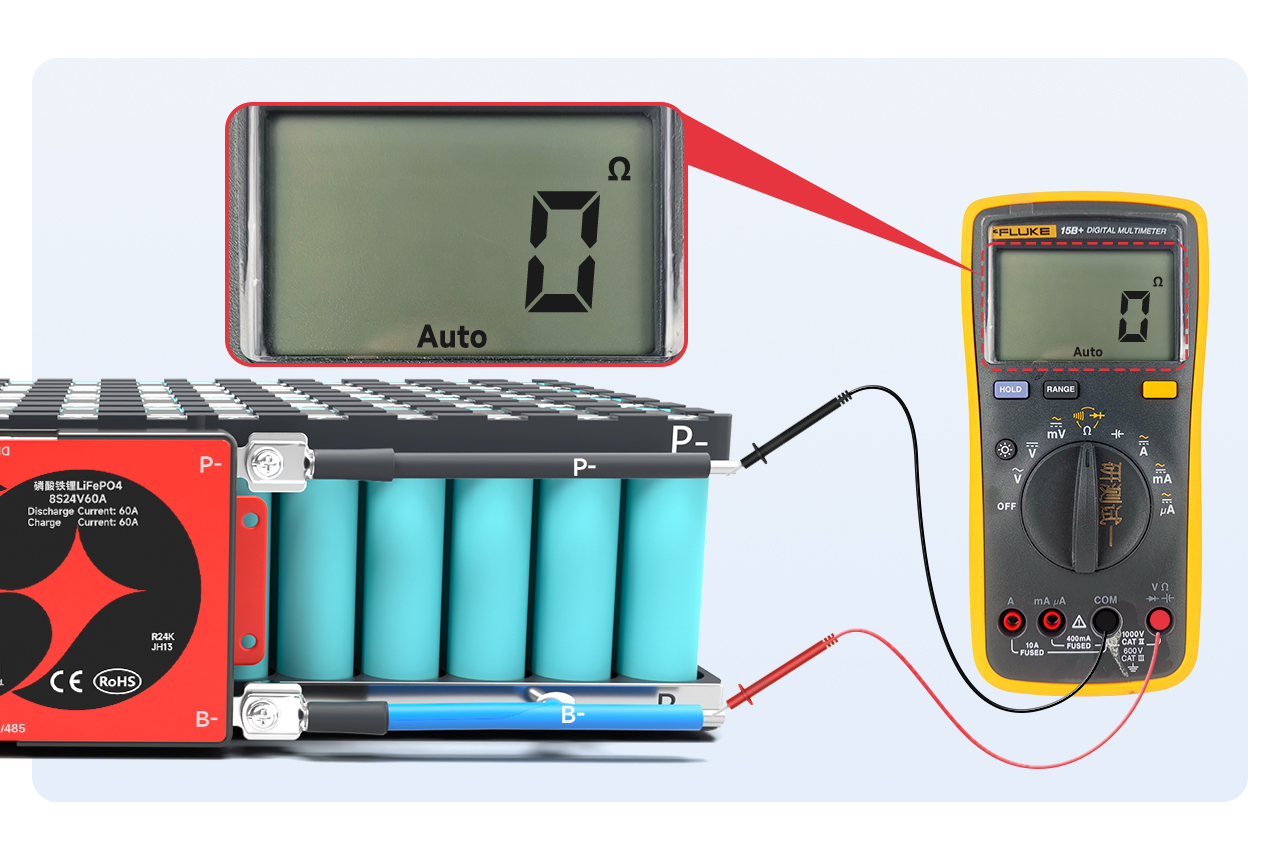

Állítsa be a multimétert a belső ellenállás szintjére, és mérje meg a belső ellenállást B- és P- között. Ha a belső ellenállás be van kötve, az azt bizonyítja, hogy a védőtábla jó.
Megjegyzés: A vezetést a belső ellenállásérték alapján ítélheti meg. A belső ellenállás értéke 0Ω, ami vezetést jelent. A multiméter hibája miatt általában 10 mΩ-nál kisebb a vezetés; a multimétert is beállíthatja a berregőre. Sípoló hang hallható.
Jegyzet:
1. A puha kapcsolóval ellátott védőlapnak ügyelnie kell a kapcsoló vezetésére, amikor a kapcsoló zárva van.
2. Ha a védelmi tábla nem működik, hagyja abba a következő lépést, és lépjen kapcsolatba az értékesítési személyzettel a feldolgozás érdekében.
Ⅵ.Csatlakoztassa a kimeneti vezetéket

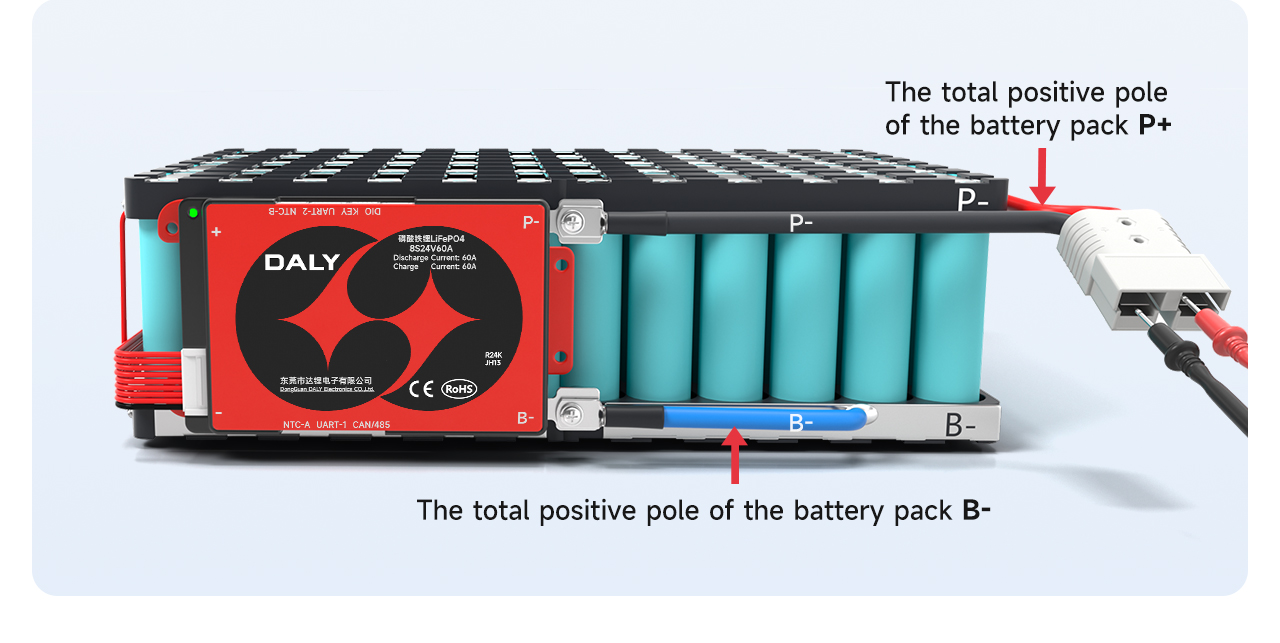

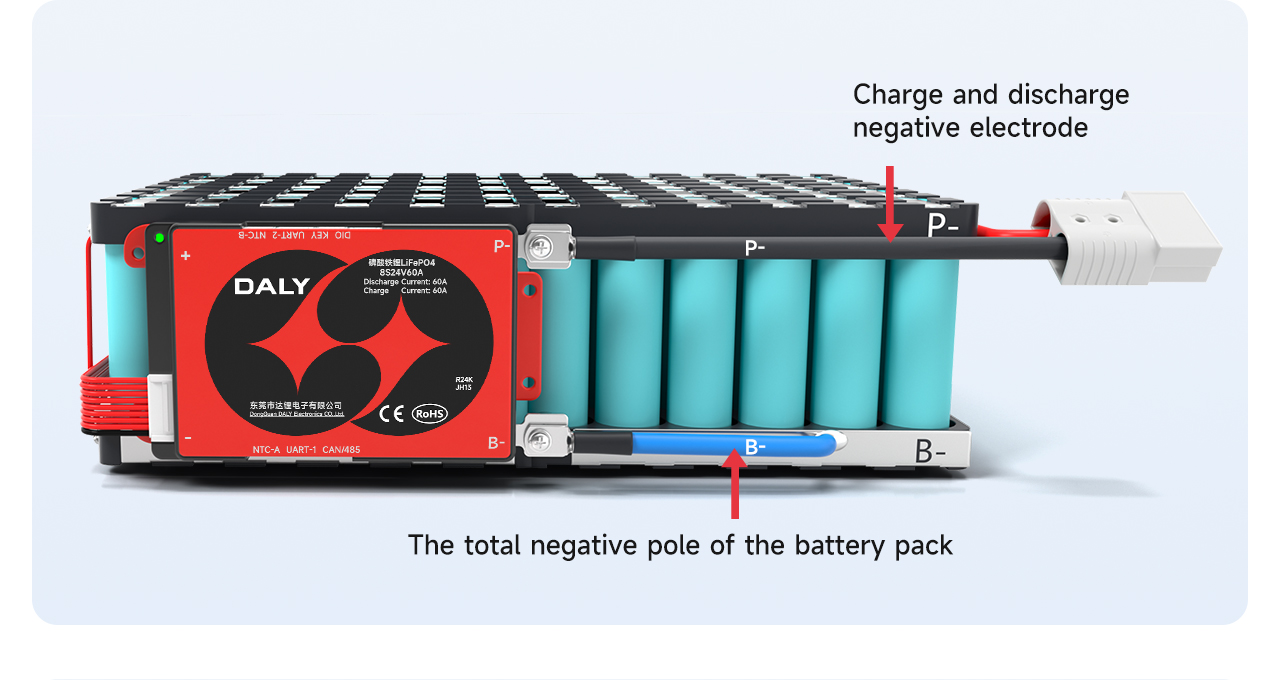

Miután megbizonyosodott arról, hogy a védőtábla normális, forrassza a kék B-vezetéket a védőkártyán az akkumulátorcsomag teljes negatív B-jához. A védőlapon lévő P-vezeték a töltés és kisütés negatív pólusára van forrasztva.
Hegesztés után ellenőrizze, hogy a túlvédő tábla feszültsége összhangban van-e az akkumulátor feszültségével.
Megjegyzés: Az osztott védőkártya töltő- és kisülési portja el van választva, és az extra C-vezetéket (általában sárga jelzéssel) a töltő negatív pólusához kell csatlakoztatni; a P-vezeték a kisülés negatív pólusára van kötve.

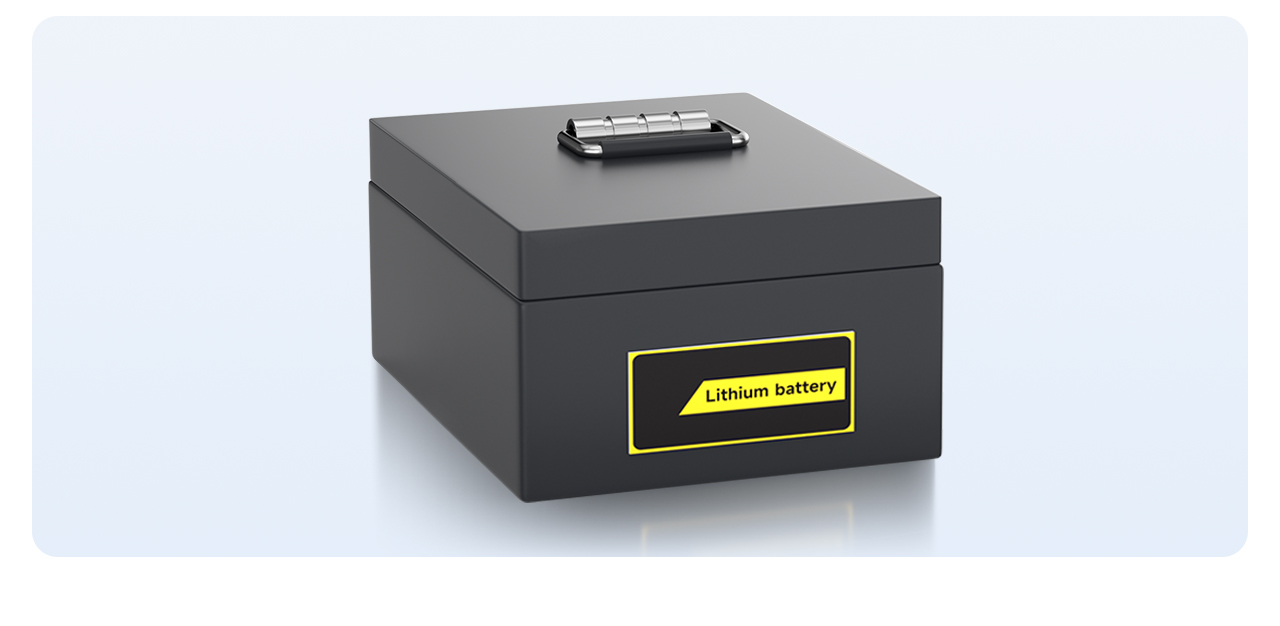

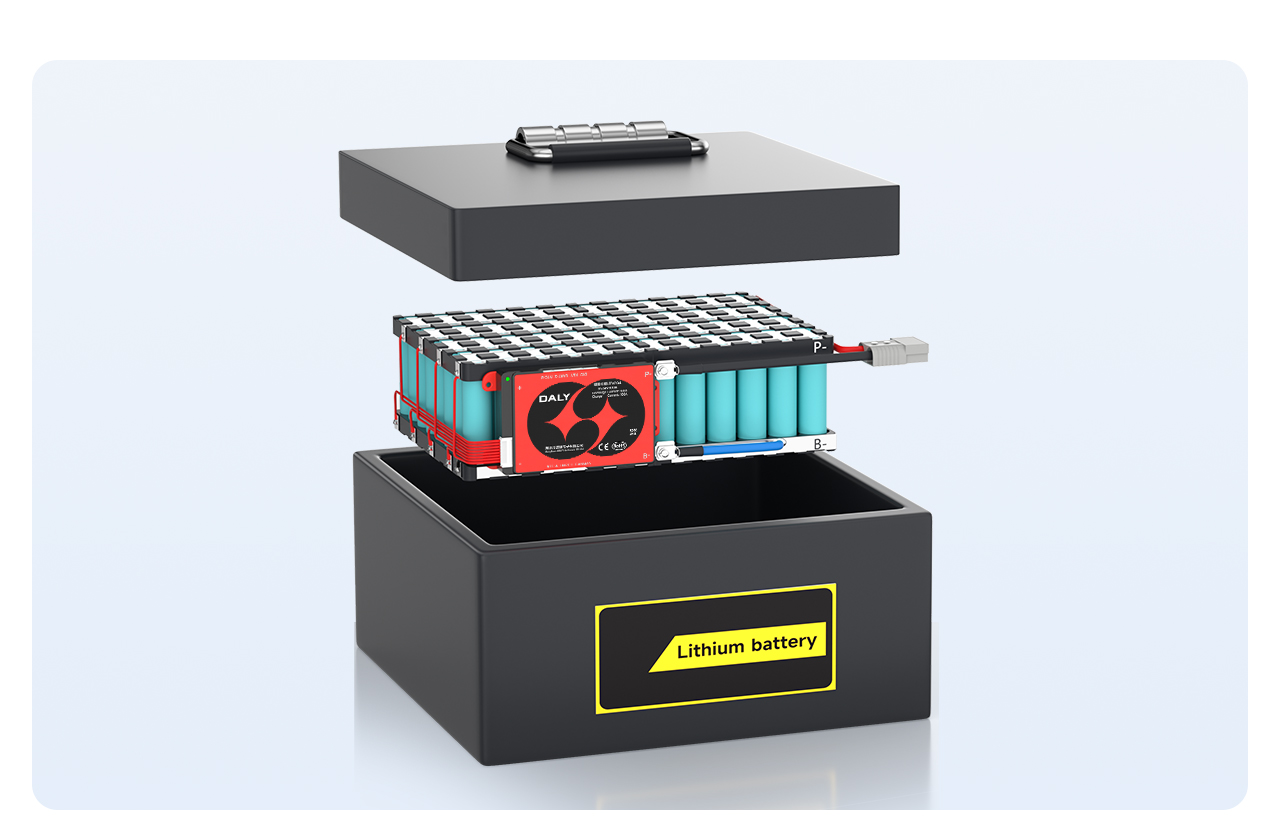

Végül helyezze be az akkumulátort az akkumulátordobozba, és a kész akkumulátorcsomag összeáll.
