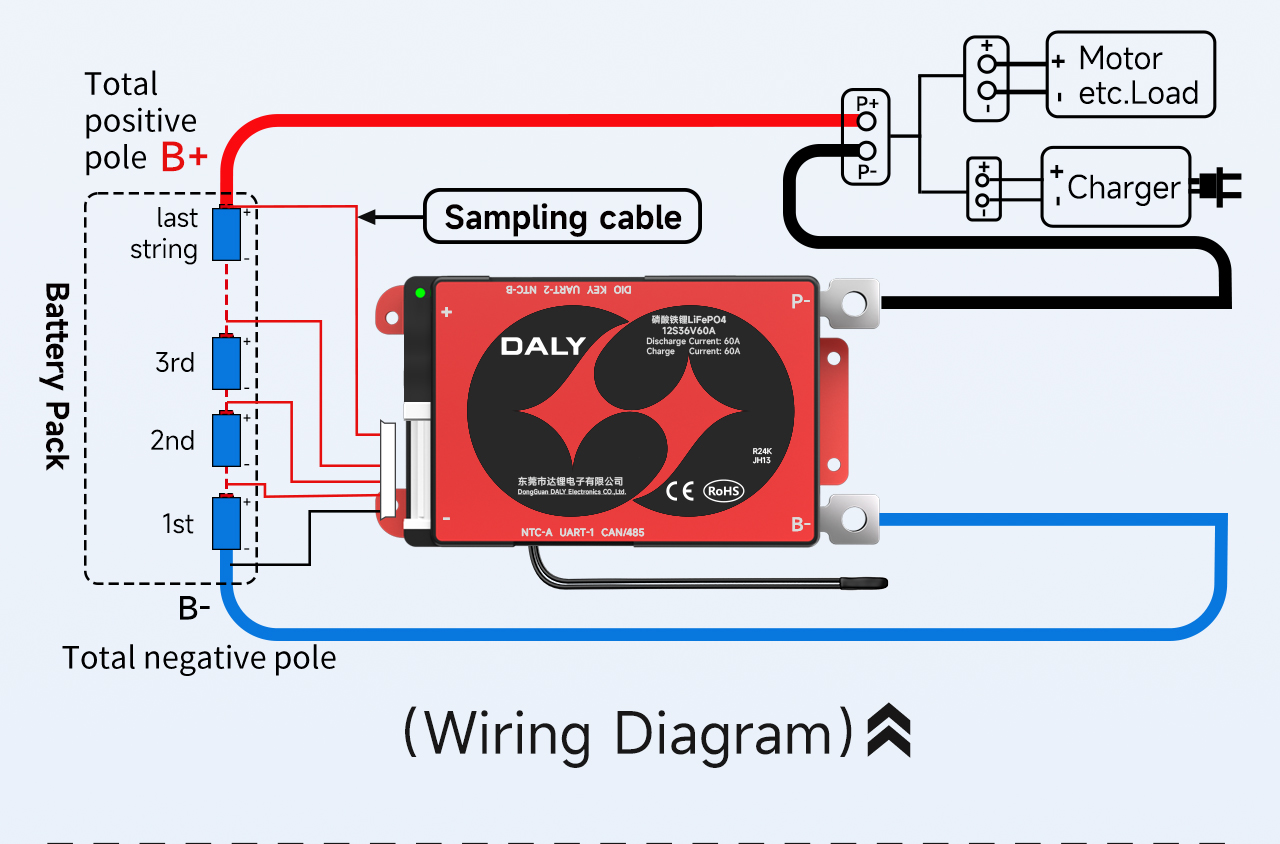

Standard és Smart 8S BMS bekötési útmutató
Vegyél 12-t soros és 12 párhuzamos 18650 akkumulátorcsomag példaként

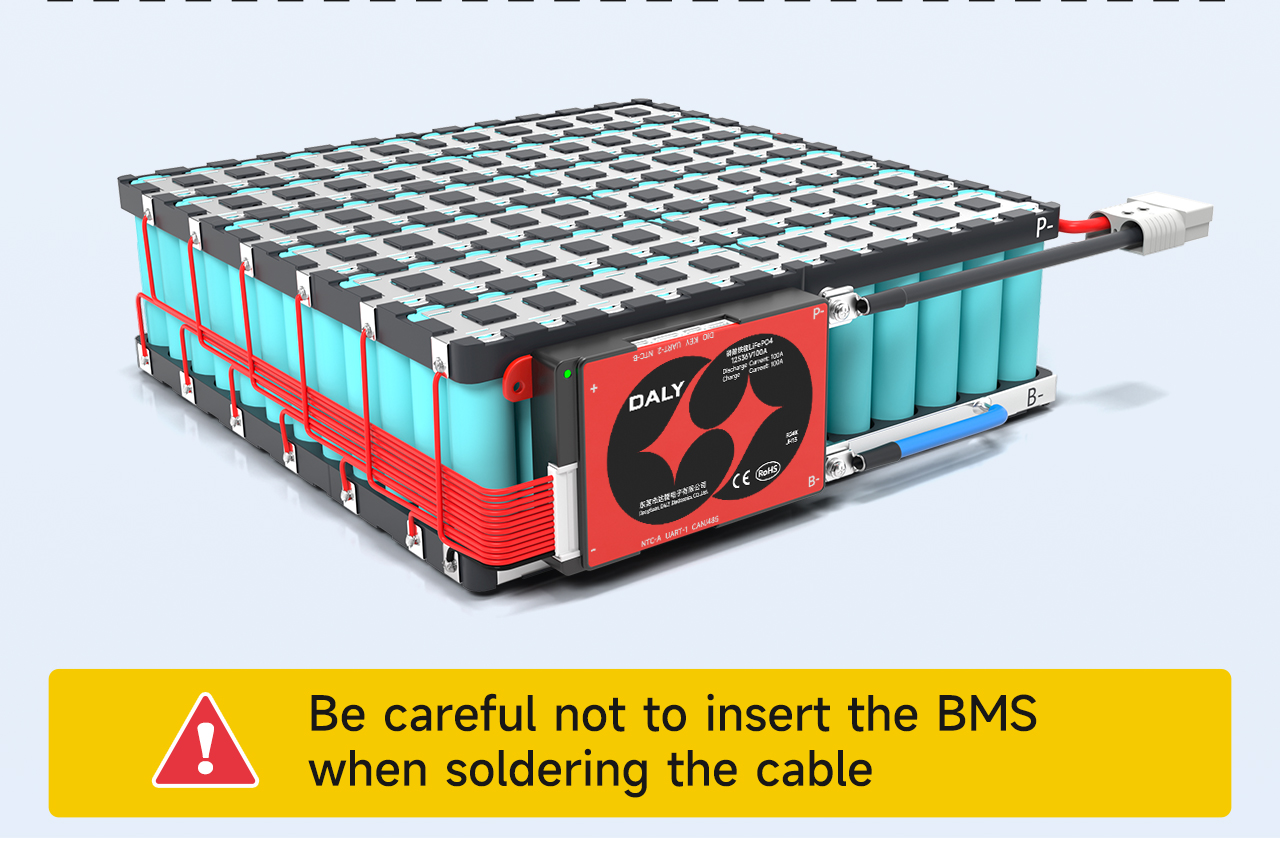

Vigyázzon, nehogy behelyezze a BMS-t a kábel forrasztásakor
Ⅰ. Jelölje meg a mintavételi vonalak sorrendjét

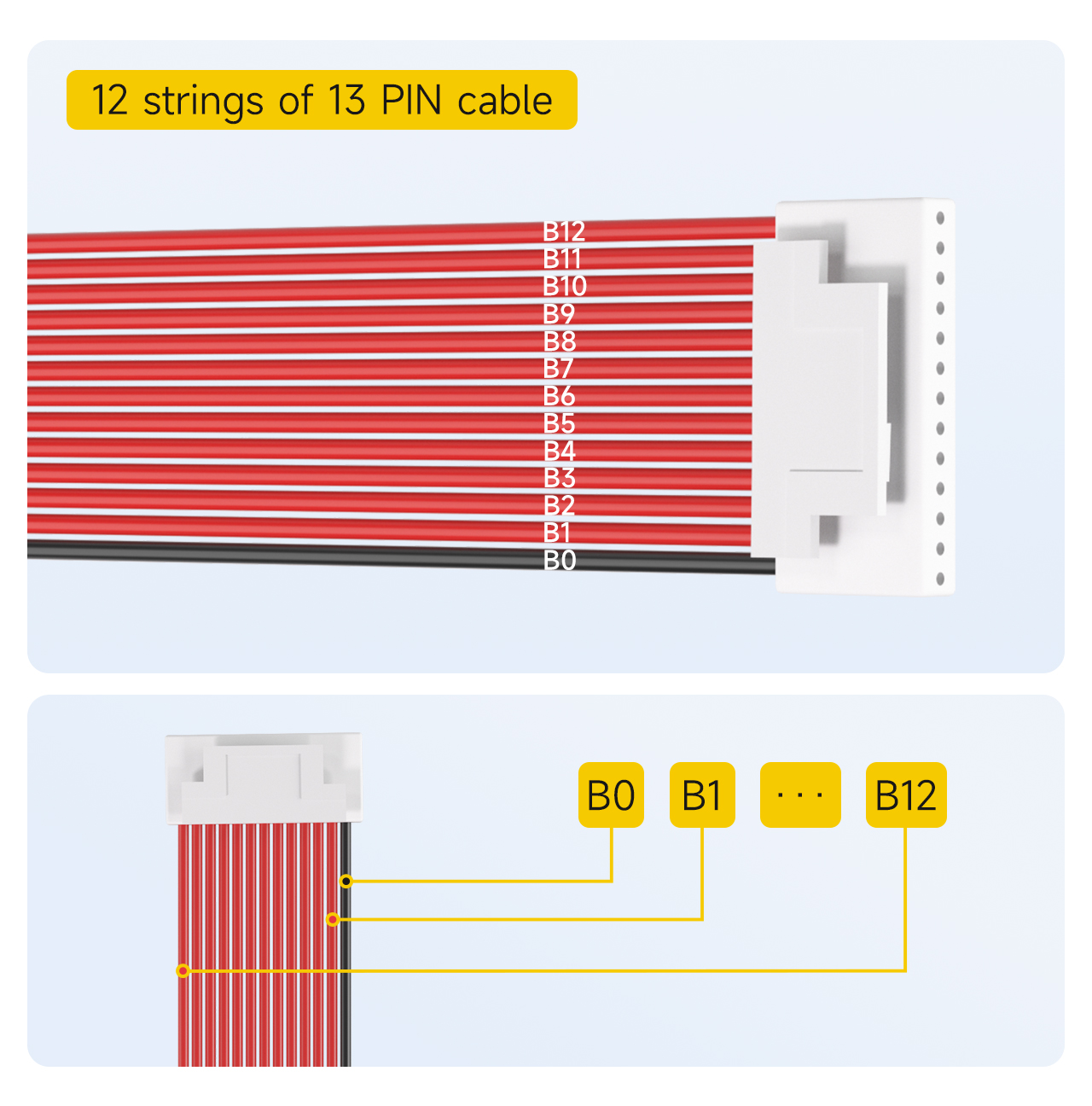

12 húrok13PIN-kábel
Megjegyzés: Az alapértelmezett mintavételező kábel a következőhöz:12-string BMS konfiguráció13PIN-kód.
Jelöld a fekete kábelt B0-val.
A fekete kábel melletti első piros kábel B1-gyel van jelölve.
(és így tovább, sorrendben jelölve)
Az utolsó piros, B-vel jelölt kábelig12.

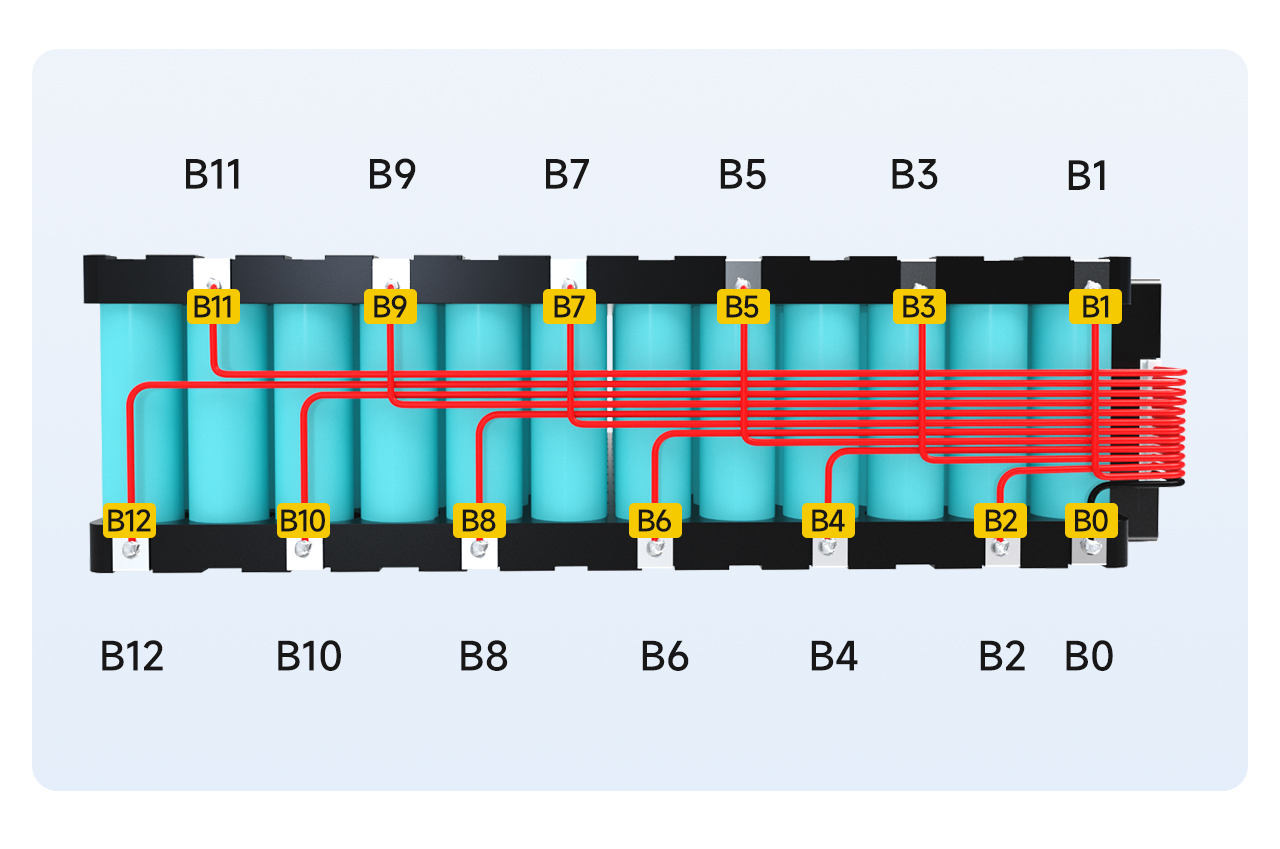

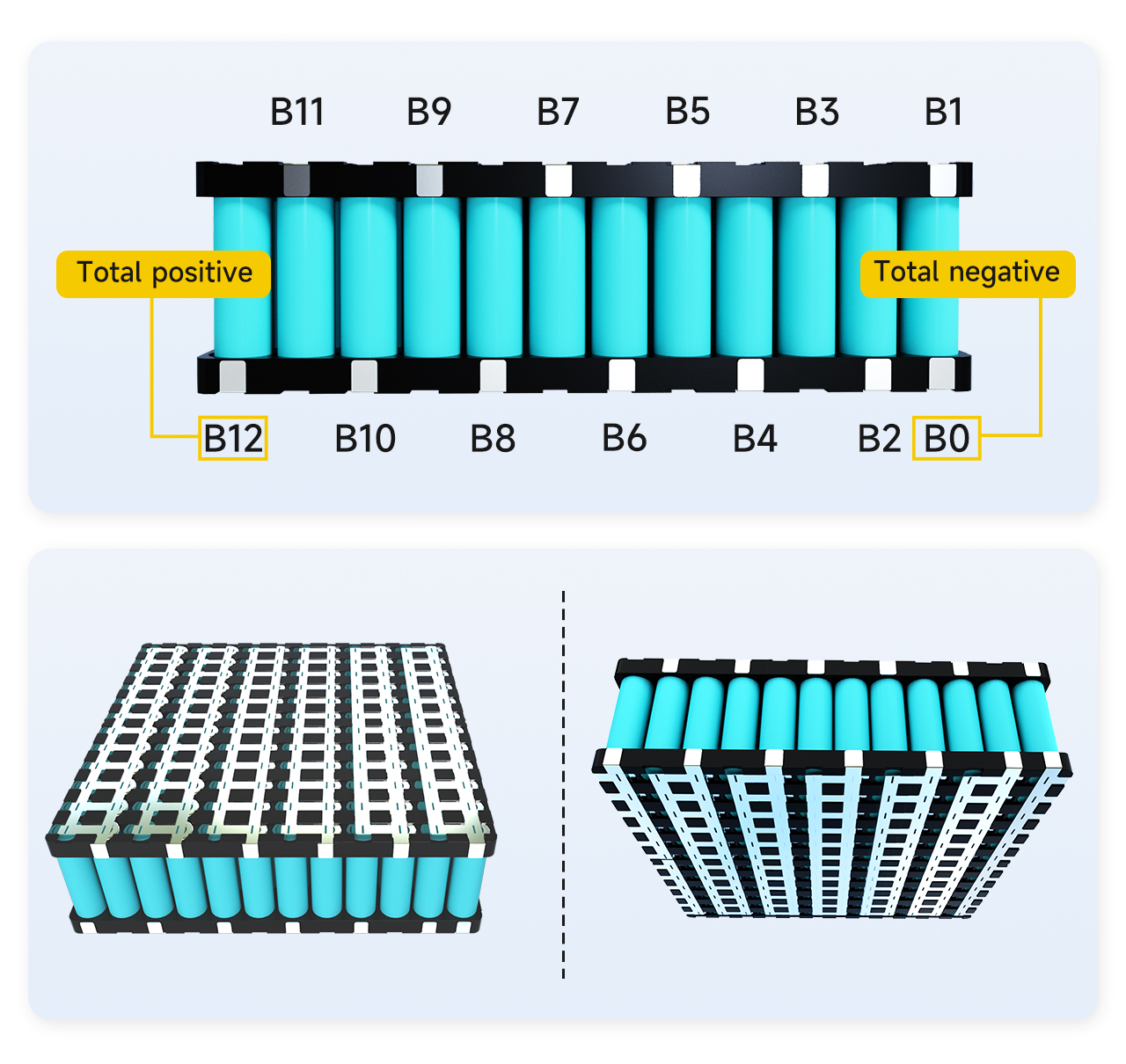

II.. Jelölje meg az akkumulátor hegesztési pontjainak sorrendjét
Keresse meg a kábel megfelelő hegesztési pontjának helyét, először jelölje meg a megfelelő pont helyzetét az akkumulátoron
1. Az akkumulátorcsomag negatív pólusát B0 jelöli.
2. Az első elemsor pozitív pólusa és a második elemsor negatív pólusa közötti csatlakozást B1 jelöli.
3. A második elemsor pozitív pólusa és a harmadik elemsor negatív pólusa közötti csatlakozást B2-vel jelöltük.
... (és így tovább)
12A pozitív pólus közötti kapcsolat11az elemfüzér és a negatív pólus12az akkumulátorfüzér B-vel van jelölve11.
13. A 12. elemfüzér pozitív elektródáját B12-vel jelöltük.
Megjegyzés: Mivel az akkumulátorcsomag összesen 12 pólusból áll, a B12 egyben az akkumulátorcsomag teljes pozitív pólusa is. Ha a B12 nem az akkumulátorcsomag teljes pozitív fázisa, az azt jelenti, hogy a jelölés sorrendje helytelen, ezért újra ellenőrizni és jelölni kell.
III.. Forrasztás és kábelezés
1. A kábel B0 pólusa az akkumulátor B0 pólusához van forrasztva.
2. A B1 kábelt az akkumulátor B1 pozíciójához kell forrasztani.
... (és így tovább, sorban hegesztve)
13. A B12 kábel az akkumulátor B12 pólusához van forrasztva.

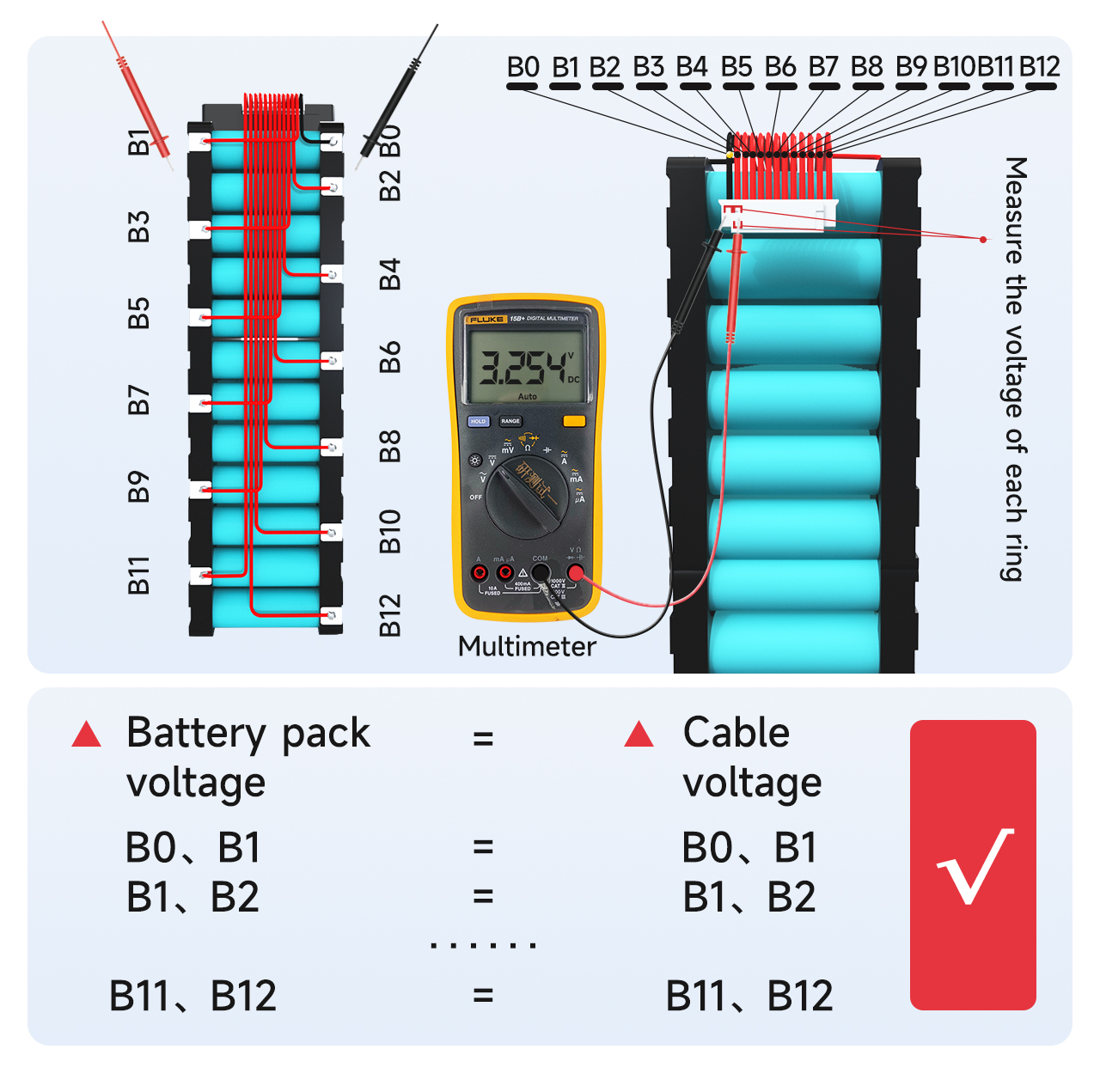

III.. Érzékelési feszültség
Mérje meg a feszültséget a szomszédos kábelek között multiméterrel, hogy megbizonyosodjon arról, hogy a kábelek a megfelelő feszültséget gyűjtik-e össze.
1. Mérje meg, hogy a B0-B1 kábel feszültsége megegyezik-e a B0-B1 akkumulátorcsomag feszültségével. Ha egyenlő, az azt jelenti, hogy a feszültséggyűjtés megfelelő. Ha nem, az azt jelenti, hogy a gyűjtővezeték gyengén van hegesztve, és a kábelt újra kell hegeszteni. Hasonlóképpen mérje meg, hogy a többi string feszültséggyűjtése megfelelően történik-e.
2. Az egyes stringek feszültségkülönbsége nem haladhatja meg az 1 V-ot. Ha meghaladja az 1 V-ot, az azt jelenti, hogy probléma van a vezetékezéssel, és meg kell ismételni az előző lépést a hiba észleléséhez.
Ⅴ. Az épületfelügyeleti rendszer minőségének ellenőrzése
! A BMS csatlakoztatása előtt mindig győződjön meg arról, hogy a megfelelő feszültség van érzékelve!

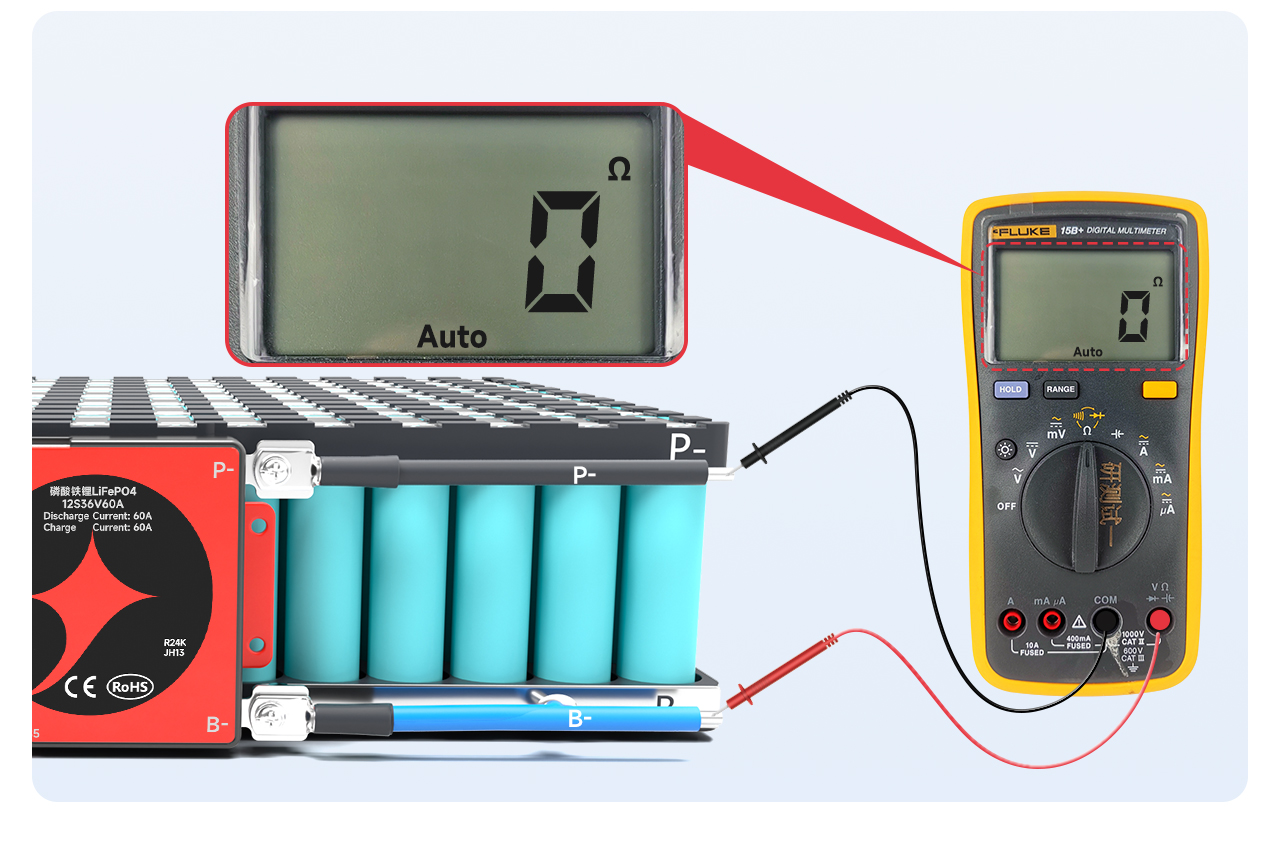

Állítsa be a multimétert a belső ellenállás szintjére, és mérje meg a belső ellenállást a B- és P- között. Ha a belső ellenállás be van kötve, az bizonyítja, hogy a BMS jó.
Megjegyzés: A belső ellenállás értékével megítélheti a vezetést. A belső ellenállás értéke 0Ω, ami vezetést jelent. A multiméter hibája miatt általában 10Ω alatti érték vezetést jelent; a multimétert a berregőre is beállíthatja. Ekkor sípoló hang hallható.
Értesítés:
1. A lágykapcsolós épületfelügyeleti rendszernek figyelnie kell a kapcsoló vezetőképességére, amikor a kapcsoló zárva van.
2. Ha a BMS nem működik, kérjük, állítsa le a következő lépést, és vegye fel a kapcsolatot az értékesítési személyzettel a feldolgozás érdekében.
Ⅵ. Csatlakoztassa a kimeneti vezetéket

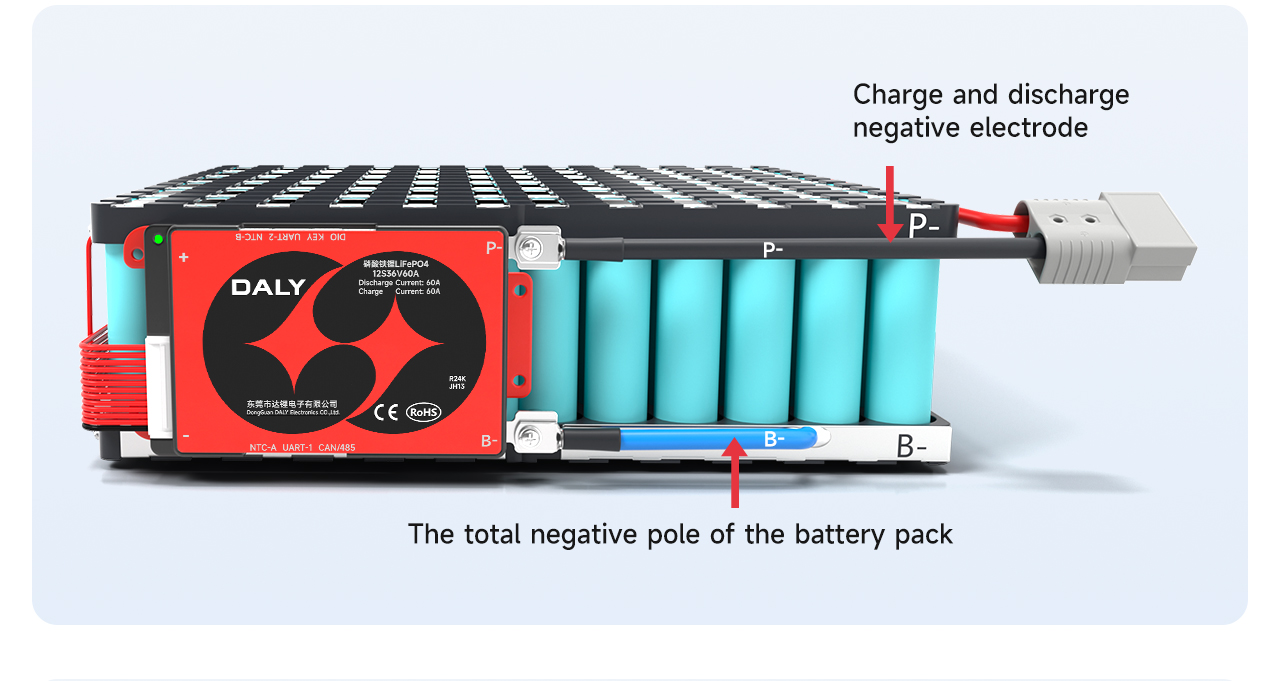

Miután megbizonyosodtál arról, hogy a BMS normálisan működik, forraszd a BMS kék B vezetékét az akkumulátorcsomag teljes negatív B pólusára. A BMS P vezetékét a töltés és kisütés negatív pólusára forraszd.
Hegesztés után ellenőrizze, hogy a BMS feszültsége megegyezik-e az akkumulátor feszültségével.
Fedélzeti feszültség érzékelése: (B-, P+) feszültség = (P-, P+) feszültség

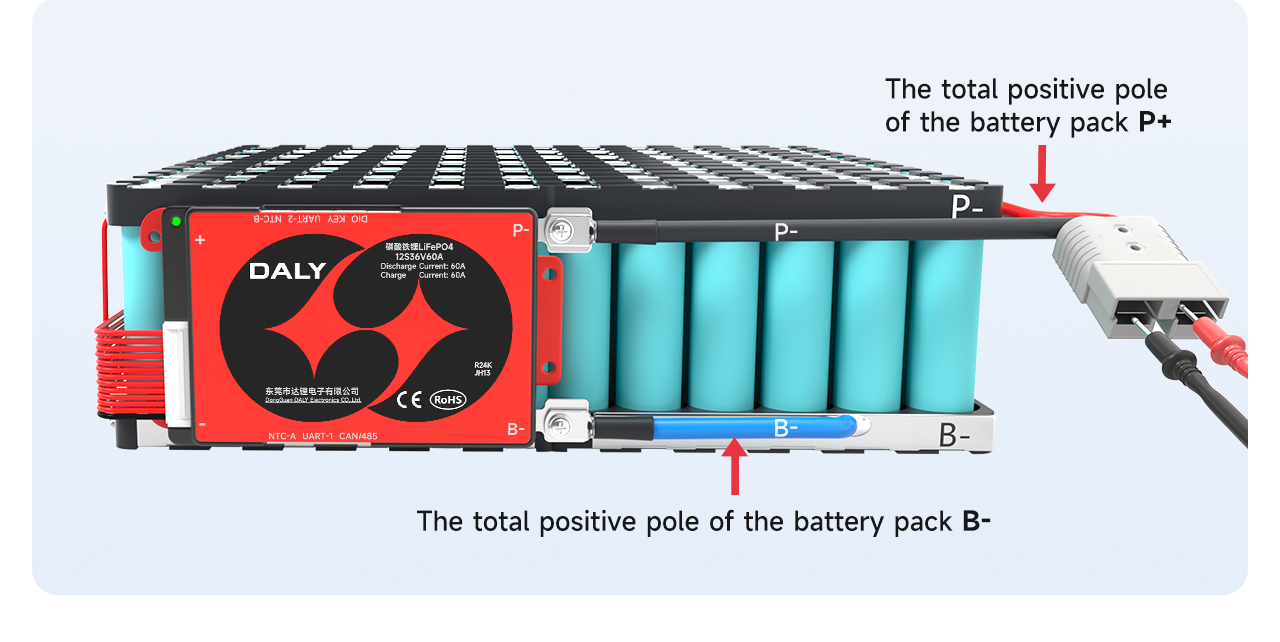

A töltés és kisütés pozitív pólusa közvetlenül kapcsolódik az akkumulátorcsomag teljes pozitív pólusához.
Megjegyzés: Az osztott BMS töltő- és kisütőportja elkülönül egymástól, és az extra C-vezetéket (általában sárgával jelölve) a töltő negatív pólusához; a P-vezetéket a kisütő negatív pólusához kell csatlakoztatni.

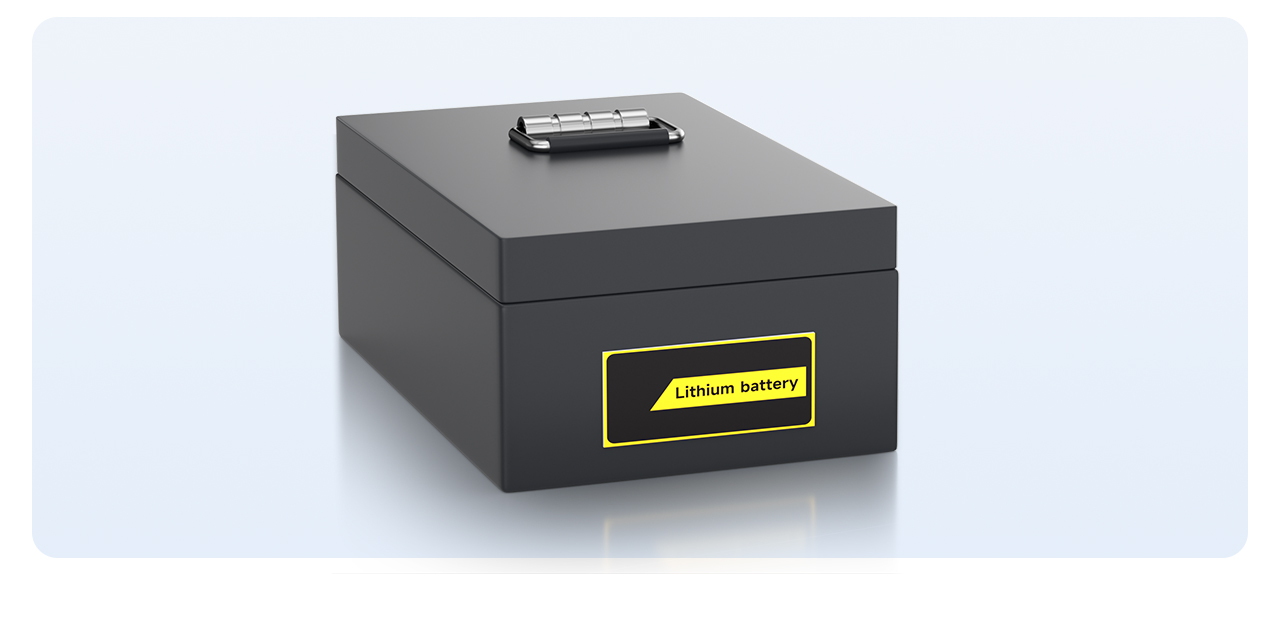

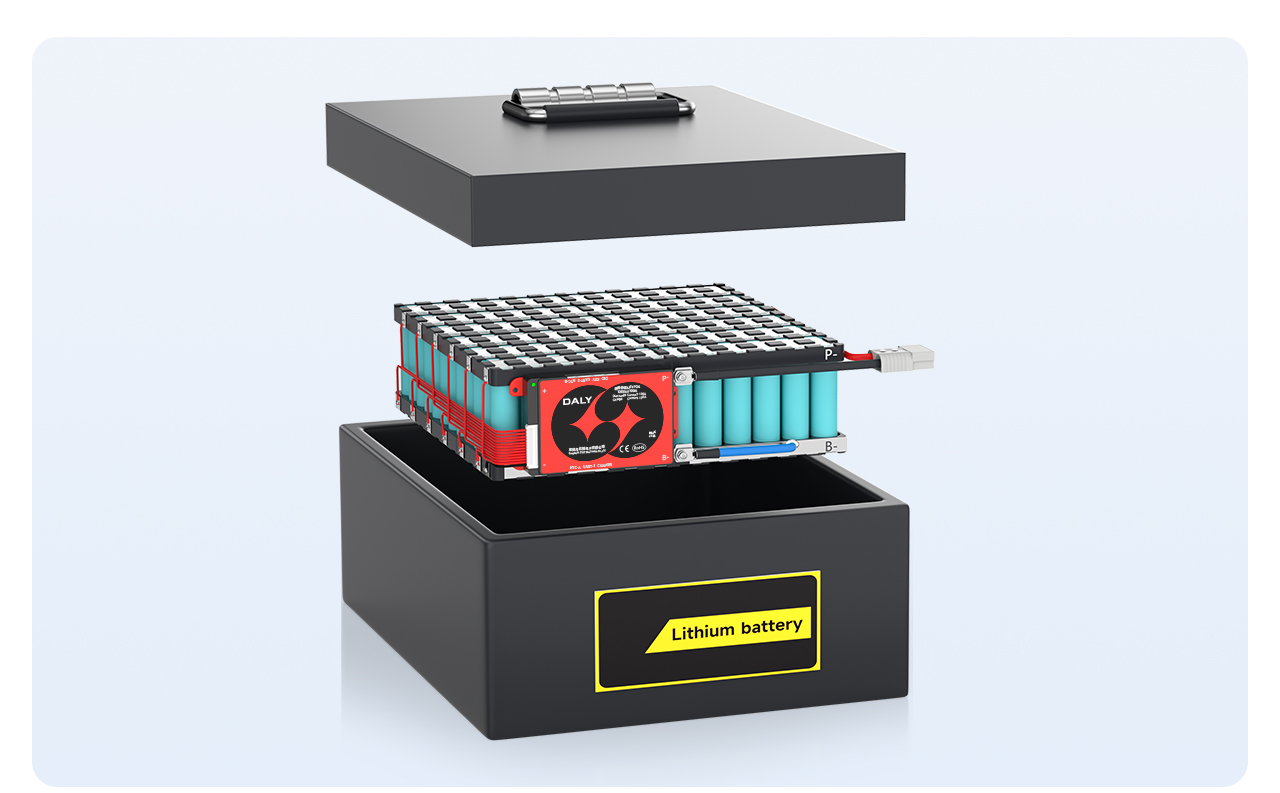

Végül helyezze az akkumulátorcsomagot az akkumulátordobozba, és ezzel összeszerelte az akkumulátorcsomagot.
